气动隔膜泵结构及工作原理

发布时间:2015-02-10 07:42:19人气:1800
气动隔膜泵是以压缩空气为动力,通过膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵。

气动隔膜泵工作原理
以压缩空气为动力,气流推动阀芯往复换向,是压风交替进入左右气腔,推动膜片凹凸往复运动,使工作腔内产生压差从而达到吸、排水的目的。由于动作部分与被输送的物质不相接触,避免了堵塞,这样就提高了泵的排污能力和使用寿命,该泵还能够输送各种液体和带颗粒状物的混水。

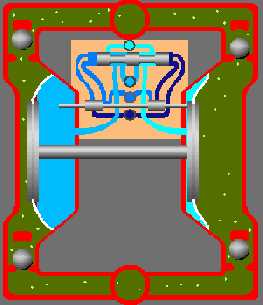

QBY型气动隔膜泵工作原理(动画)
在泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
QBY型气动隔膜泵工作原理动画图

QBY型气动隔膜泵工作原理动画图

气动隔膜泵工作原理及隔膜泵工作原理图

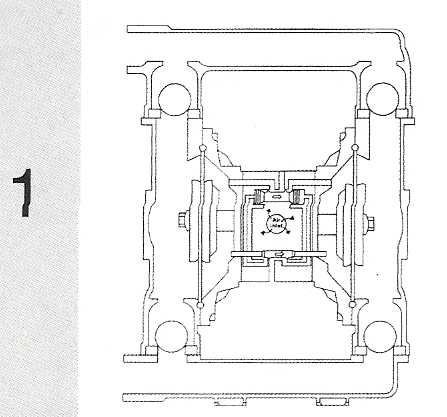

    气动隔膜泵连接压缩空气后,气阀控制压缩空气推动膜片1,向右移动,同时膜片会挤压右膜腔室中的介质从而将介质排出泵腔。膜片不仅起输送介质的作用,同时在气动隔膜泵腔中起隔离压缩空气和介质。当一个膜片被压缩空气推向远离中间体时,与此同时通过连杆链接的另外一个膜片移向中间体=其中,处于高压中的连杆其作用是连接位于两个模腔室中的膜片。当膜片2移向中间体时,膜片后面的高压空气通过阀门的换向通过消音器被迫排放到外界。当膜片2移向中间气阀时,气动隔膜泵入口产生真空并通过大气压力将介质压八泵的进口中。此时,气动隔膜泵的进口阀球会被抬高而离开阀座,保证介质很轻松的通过进口管路而充八泵腔中。
气动隔膜泵工作原理图1

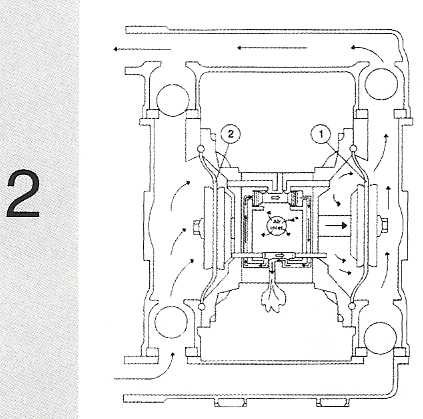

     当膜片1位于高压空气下时,膜片1随着冲程慢慢的移动到最大位置。同时,通过气阀控制压缩空气慢慢充人膜片2后面的空间。此压缩空气势必将推动膜片2慢慢远离中间体,通过连杆的连接,膜片1开始移向中间体。,膜片2将挤压膜腔室中介质并通过水力作用在进口处的阀球上,使得阀球和阔座的接触后而封闭进口管路。同时,同样的水力作用在出口处球阀上并提升球阀,打开出口管路。另侧的出口处球阀因压力的作用而关闭,进口处的球阀同样因压力的作用而打开,液体也就被吸入泵腔室内。
气动隔膜泵工作原理图2

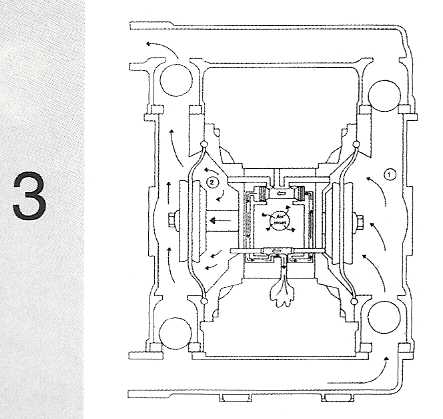

    当一个冲程完成后,通过气阀的换向使得膜片1后面再次被充人压缩气体,同时膜片2开始移向中间体,膜片2后面的气体也开始通过气阀及消音器排向外界。
气动隔膜泵工作原理图3


气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽,目前已形成化生产,产品质量深受好评。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质,吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作,绝对防火防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。
