电动隔膜泵结构及工作原理(图)

发布时间:2015-02-10 06:33:00人气:1202
电动隔膜泵工作原理
电动隔膜泵电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

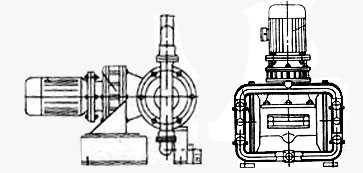

电动隔膜泵结构图
电动隔膜泵结构图

(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。这就是隔膜泵的工作原理了。
(2)一前一后往复运动。在左右两个隔膜泵腔内,装有上下四个单向球阀。
(3)通过减速箱带动左右两端柱塞上面的隔膜。
(4)电机。

电动隔膜泵是一种新型的泵类,今年来、由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部分离心泵、螺杆泵来应用于石化、陶瓷、治金等行业,目前生产的隔膜泵分为QBY气动式和DBY电动式,产品设计均参考美国ABEL公司样机,并通过煤炭部鉴定。DBY行电动隔膜泵适合用于低压,既出口压力≤3Kgf/Cm2的场合。
电动隔膜泵是一种新型的泵类,结构紧凑、体积小、重量轻、装拆方便;通过性能好,大颗粒杂质、泥浆等均可毫不费力地通过。

DBY型电动隔膜泵结构图
DBY型电动隔膜泵结构图


电动隔膜泵应用场合
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
