风机型号含义解析及传动方式讲解

发布时间:2017-12-23 02:05:04人气:578
风机型号的含义解析
风机型号含义

风机型号4-72-5/A
4-72是指低压大风量风机系列的一类风机,5A代表风机的叶轮直径为500毫米电机直接连接叶轮的一种风机,风量一般在3864-15455M^/H。风压一般在502-3187PA。配用电机功率2.2千瓦和15千瓦两种。4-72是一个风机系列,一般做鼓风用,5A是机型,也就是说叶轮大下500MM

风机型号9-19 NO:16D是什么意思?
9-压力系数19-风量系数№-号16-叶轮直径(此叶轮直径为16x1.14=18.24分米)D--联轴器传动
9-19-16.5D这个风机型号是什么意思?
第一位置 9 代表压力系数 第二位置 19 代表流量系数 第三位置 No 代表几号的意思第四位置 16.5 代表此风机叶轮直径大小为1650mm第五位置 D 代表此风机为D式传动(单悬臂支撑)
正确写法就是应该 9-19No16.5D引风机

风机参数传动方式讲解:
风机型号:前面的数字表示风机型号,叶轮直径,为风机叶轮直径/100mm的缩写.
风机型号后面的跟A、B、C、D是什么意思?
A、B、C、D、E、F为电动机与风机的传动方式.
A:直联,电机轴就为风机轴
B:间接联接,如三角皮带,皮带轮在两个轴承之间
C:也是间接联接,采用三角皮带,皮带轮为悬臂状
D:弹性联轴器联接,风机处于悬臂状
E;皮带轮联接,但风机处在两个轴承之间,比较稳定
F:联轴器联接,风机在两轴承之间,用于大号风机
如15A 就是风机叶轮为1500mm,采用电机与风机直联方式。

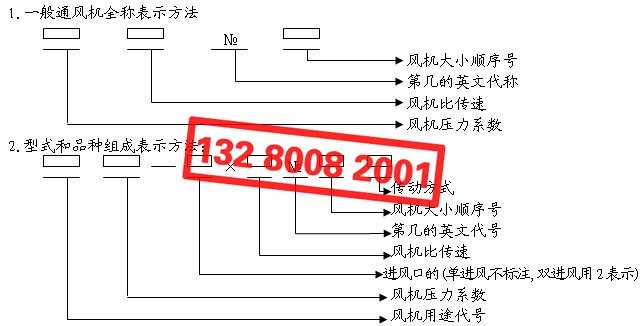

离心风机型号的意义:由基本型号和补充型号所组成。
如果风机的基本型号相同, 而用途不同时, 为方便区别, 在基本型号前加“G”或“Y”等符号。 “G”表示送风机(鼓风机) “Y”表示引风机。
补充型号由两位数字组成。 第一位数字表示风机进口吸入型式, 以“0”、 “1 ”、 “2”表示, 其中“0”代表双吸风机; “1 ”代表单吸风机; “2”代表两级串联风机。 第二位数字代表设计序号。
风机型号完整的表示方法就包括: 名称、 型号、 机号、 传动方式、 旋转方向、 出口位置等部分。
例如:W9-26№16D
第一个位置代表风机的用途W高温 F防腐 B防爆 ...
第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压
第三个位置连接符号
第四个位置,代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量 第五个位置 数学符号
第六个位置 代表风机叶轮直径 16叶轮直径1.6米  12叶轮直径1.2米 10叶轮直径1.0米
4-72 No5A
风机型号:4-72
4代表压力系数
72代表风量系数
No 是几号的意思
5代表叶轮直径(500mm)
A 传动方式  电机与风机直连

轴流风机型号200FZY4-D:
200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机。

高压离心风机型号TG-10-IIIN011D
从风机编号规则上来看:T代表通风机;G代表高压或者锅炉;10代表比转速;III代表从一种风机型号派生出来的型号;11代表叶轮直径为1100mm;D代表传动型式,表示为联轴器传动。
例:

离心风机型号为9-19-7.3各数字代表什么?
简单的说:第一组数9是表示通风机全压系数。它的获得是全压系数乘10后化整取一位数。例:0.586*10=5.86,取“6”。第二组数19是表示比转数,比转数的获得,是由一组公式来确定的。第二组7.3表示的是机号,是指通风机的叶轮中的一片叶片最外端,与过中心后对面的另一片叶片的外端的尺寸等于730mm。通常比转数大于等于60的为低压风机;30-60为中压风机;15-30为高压风机。

GXF斜流式通风机I型—3A为例来进行分析:
比如:GXF-A、B、C、D-BX-S-No,其中,GXF表示斜流式风机;A、B、C、D则表示设计序号;BX表示风机外壳带消声器(如果采购商对此没有要求是可以省略的。);S表示双速;No则表示叶轮直径分米数。综上所述,对于采购商而言,掌握风机型号含义以及选择品牌风机采购都是对采购工作具有很大的作用。
