ZQJC气动架柱式钻机说明书

ZQJC气动架柱式钻机|气动架柱钻机价格


发布时间:2019-03-25 07:24:01人气:624

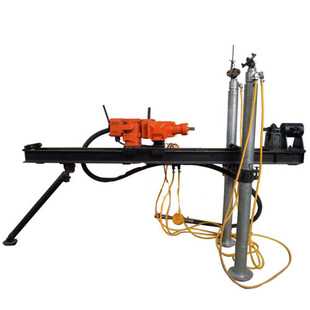

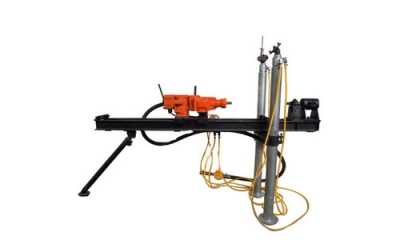

气动架柱式钻机介绍
气动架柱式钻机是专门为瓦斯浓度高且井下不易使用电源的巷道设计,该机为气缸顶紧,带有正反转,有气马达带动齿条来进给和后退,大大降低了工人的劳动强度。

适用范围
适用于探测地质构造煤层、探放水、抽放瓦斯、煤层注水、卸防压力孔、巷道贯通超前孔、巷道锚杆支护孔及其他特殊用途的钻孔施工。

特点
气动架柱式钻机具有安全防爆、转矩大、转速高、体积小、重量轻、体积小、效率高、结构简单、维修方便等特点,还具有拆装方便等优点,拆开后各部件小于50千克。

配套
钻机可以配套使用高效螺旋钻杆和地质钻杆,配有钻机支架,可增加钻机作业时的稳定性,提高钻孔作业效率。
其中ZQJC-360/7.1为国内同类型扭矩最大气动架柱钻机。机器主机回转具有正反转功能,可轻松钻机和推出钻具;
进给采用独立马达,给进力大,故障率低;通过控制进气量,可以调节回转速度和给进速度。

结构
  气动架柱式钻机由主机和支撑机构两部分组成
  1.主机由回转马达和进给机构组成
  (1)回转马达由马达、齿轮箱、换向阀等部件组成。换向阀控制马达的开启及换向?压缩空气通过换向阀带动马达齿轮及主轴转动从而带动钻具转动。
  (2)进给机构由进给马达、换向阀、齿条和导轨等部件组成?通过换向阀控制进给马达带动主动齿轮在齿条上传动从而带动回转马达前进及后退?达到钻进的目的。
  2.支撑机构由两个气缸、四零零零八六零五三七气缸连接管、气缸换向阀及副支撑组成。高压空气通过换向阀来控制气缸的升降达到顶紧顶板稳定钻机的目的副支撑通过调节角度来起到辅助支撑钻机的作用。

工作原理
气动架柱式钻机以压缩空气为动力通过回转马达换向阀控制回转马达的回转及换向压缩空气驱动齿轮马达旋转经两级减速后驱动主轴旋转进而带动钻具工作通过支撑气缸换向阀控制气缸的顶紧及松开通过进给马达换向阀控制钻机的前进及后退。

热销型号:
ZQJC-210/5.2、ZQJC-220/7.0、ZQJC-240/6.0、ZQJC-260/5.5S、ZQJC-280/7.6、ZQJC-300/6.0S、ZQJC-360/7.1S

技术参数表
序号 性能参数 单位 ZQJC-210/5.2 ZQJC-220/7.0 ZQJC-240/6.0 ZQJC-260/5.5S ZQJC-280/7.6 ZQJC-300/6.0S ZQJC-360/7.1S
1 工作压力 Mpa 0.4 0.5 0.63 0.5 0.5 0.5 0.5 0.5 0.5
2 额定转矩 N.m 180 210 230 220 240 260 280 300 360
3 额定转速 r/min 217 240 262 313 239 203 260 194 190
4 最大输出功率 kw 4.0 5.2 6.3 7.2 6.0 5.5 7.6 6.0 7.1
5 最大负荷转矩 N.m 245 295 322 287 331 361 396 440 460
6 失速钻具 N.m 270 320 350 308 369 390 390 470 480
7 起动钻矩 N.m 260 310 340 300 359 380 380 460 470
8 耗气量 m³/min 5.0 6.0 7.0 5.5 9.0 9.0 9.0 9.0 9.0
9 空载转速 r/min 340 400 420 400 400 400 400 400 400
10 1/2空载转速 r/min 170 200 210 200 200 200 200 200 200
11 1/2空载转速下转矩 N.m 140 150 165 200 232 262 262 283 330
12 噪声(声压级) dB(A) 106 108 110 120 110 110 110 110 110
13 噪声(声功率级) dB(A) 116 118 120 122 120 120 120 120 120
14 导轨长度 mm 1980±20 2240±20 2040±20 2040±20 2020±20 2040±20 2020±20
15 导轨推进行程 mm 1300±20 1370±20 1290±20 2020±20 1290±20 2020±20 1620±20
16 最大工作高度 mm 1500±20 1500±20 2020±20 800±20 1280±20 800±20 1280±20
17 最小工作高度 mm 500±20 500±20 800±20 870±20 870±20 870±20 870±20
18 主机重 kg 62 60 48 48 48 48 130
19 架柱机重 kg 130 130 230 230 230 150 170
20 推进力 kn 15 15 15 15 15 15 15

气动架柱式钻机钻孔直径、钻孔深度
名  称 型  号 钻孔直径(mm) 参考钻深(m)
气动架柱式钻机 ZQJC-1000/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-950/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-920/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-850/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-800/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-760/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-720/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-650/11.0S Φ65-Φ150 200
气动架柱式钻机 ZQJC-560/11.0S Φ65-Φ150 150
气动架柱式钻机 ZQJC-500/11.0S Φ65-Φ150 150
气动架柱式钻机 ZQJC-420/11.0S Φ65-Φ150 150
气动架柱式钻机 ZQJC-400/11.0S Φ65-Φ150 150
气动架柱式钻机 ZQJC-380/11.0S Φ65-Φ150 150
气动架柱式钻机 ZQJC-360/7.1 Φ65-Φ150 150
气动架柱式钻机 ZQJC-300/9.0 Φ65-Φ150 150
气动架柱式钻机 ZQJC-260/8.0S Φ65-Φ150 150
气动架柱式钻机 ZQJC-220/7.2 Φ50-Φ110 120
气动架柱式钻机 ZQJC-200/6.0 Φ50-Φ110 120
气动架柱式钻机 ZQJC-180/4.8 Φ50-Φ110 100
气动架柱式钻机 ZQJC-160/4.6 Φ50-Φ110 100
气动架柱式钻机 ZQJC-150/4.3 Φ50-Φ110 100
架柱支撑气动手持式钻机 ZQSJ-140/4.1 Φ76-Φ150 100
架柱支撑气动手持式钻机  ZQJC-90/2.4  Φ45-Φ76  50

卓力气动架柱式钻机型号:
ZQJC-150/3.0S、ZQJC-150/4.1S、ZQJC-150/1.9、ZQJC-150/2.0S、ZQJC-150/2.8、ZQJC-150/2.8S、ZQJC-150/2.9、ZQJC-150/3.0S、ZQJC-150/4.1S
ZQJC-160/4.4S、ZQJC-160/4.4S 、ZQJC-160/4.5、ZQJC-160/4.6、ZQJC-180/3.0S、ZQJC-180/3.7、ZQJC-180/4.8、
ZQJC-200/5、ZQJC-200/5.0、ZQJC-200/5.0 、ZQJC-200/5.0S、ZQJC-200/5.5、
ZQJC-210/5、ZQJC-210/5.2、ZQJC-210/5.7、ZQJC-220/7.0、ZQJC-220/7.0S、ZQJC-220/7.2、ZQJC-240/6.0、
ZQJC-260/5.5、ZQJC-260/5.5S、ZQJC-260/6.1、ZQJC-260/8.0、ZQJC-260/8.0S、ZQJC-280/7.6
ZQJC-300/6.0、ZQJC-300/6.0S、ZQJC-300/6.5、ZQJC-300/6.9、ZQJC-300/6S、ZQJC-300/9、ZQJC-300/9.0、ZQJC-300/9.0S、ZQJC-300/9.1、
ZQJC-360/7.1、ZQJC-360/7.1S、ZQJC-360/8.0、ZQJC-360/9.0S、ZQJC-370/7.1、ZQJC-380/10.0S、ZQJC-380/8.0、
ZQJC-400/10、ZQJC-400/7.1、ZQJC-400/7.5、ZQJC-400/7.5S、ZQJC-400/8.0、
ZQJC-420/10.0、ZQJC-420/10.0S、ZQJC-430/10.0、ZQJC-460/10.0S、ZQJC-480/8.5
ZQJC-500/10、ZQJC-560/10.0、ZQJC-560/10.0S、ZQJC-570/10.0、ZQJC-580/10.0S、ZQJC-600/10.0、
ZQJC-720/10.0、ZQJC-720/10.0S、ZQJC-730/10.0、
ZQJC-800/10.0、ZQJC-800/10.0S、ZQJC-800/11.0、ZQJC-920/10.0S

基本性能参数 单位 ZQJC-150/2.8 ZQJC-200/5
工作压力 MPa 0.5 0.5
额定转矩 N· m 180 210
额定转速 r/min 180 240
最大输出功率 kW 2.8 5
最大负荷转矩 N· m 250 295
动力失速转矩 N· m 260 320
启动转矩 N· m 255 310
负荷耗气量 m3/min 5.5 5.5
空载转速 r/min 450 600
1/2空载转速 r/min 225 300
1/2空载转速时的转矩 N· m 120 150
噪声 声压级
声功率级
dB(A)
dB(A)
108
118
108
118
钻尾尺寸 Mm 18*18 18*18
钻孔直径 mm Ф50~Ф150 Ф76~Ф150
推进力 KN 5 5
导轨长度 Mm 2200 2200
导轨推进行程 Mm 1300 1300
空载推进速度 Mm/min 6000 6000
最大工作高度 Mm 1500 1500
最小工作高度 Mm 500 500
主机重 kg 45 62
支撑机构机重 Mm/min 130 1

ZQJC气动架柱式钻机
