![[pics:title]](/uploads/allimg/180223/1-1P223154G35P-lp.jpg)
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果，采用计算机及特殊性电子技术，通过结合常久研制电缆测试仪的成功经验而推出的智能化，功能全的新一代高科技产品。电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
系统组成
1.电缆故障智能测试仪；
2.电缆寻迹及故障定位仪；
3.直流高压发生装置:
4.电缆识别仪
5.高压电缆安全刺扎器
6高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。
RT－2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路（断线）、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。
该仪器采用多种探测方式，应用当代最先进的电子技术成果。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。
主要特点
电缆故障智能测试仪具有以下显著特点：
1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置
2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。
3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。
4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8、具有打印功能。将测试的结果打印存档。
技术参数
1、最远测试距离：32km
2、探测盲区：1m
3、读数分辨率：1m
4、功 耗：5VA
5、体 积：325×165×225mm3
6、重 量：4Kg
可测电缆故障的种类
开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。

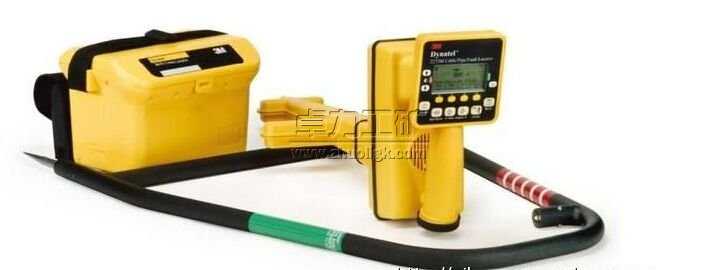

电缆寻迹
它是由发射机和接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。仪器的特点
1. 接收灵敏度高
2. 静态漂移小
3. 抗干扰能力强
4. 准确度高、工作稳定
5. 交直流两用
6. 液晶数字显示
主要技术指标
1. 探测路由及故障最远定位距离：线径小于0.5电缆为3km，其它电缆可达20 km。
2. 准确定点的故障绝缘阻值：0-50MΩ。
3. 定位测试准确度：≤±10cm
4. 探测电缆深度：≤3m
高压发生装置
高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。技术数据
1 输入电源：AC 220V，50Hz
2 输出电压：DC 0~15kV
3 额定功率：2kVA
4 环境温度：0~40oC
5 环境湿度：<75%RH
6 海拔高度：<1000m
7 绝缘等级：A级
8 尺寸： 430×540×410 mm
电缆识别仪
电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准，还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个发生器，一个带卡钳的接收机及连线构成。
技术指标
1、 仪器供电：电缆识别仪主机由交流220V供电，接收机由一节9V电池供电。
2、 卡钳：卡钳是一电流交换器，钳口内口尺寸为120mm，在卡钳内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。
工作原理
为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。
发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的，电流传感器被用作传感器，它带有一放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取相同正确的方向。传感器线圈中感应的电压在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。
安全刺扎器
高压电缆安全刺扎器，彻底解决了现场安全刺扎的问题，杜绝了不安全事故的发生。
功能与特点：
1. 双键遥控操作，双重保护开关按键。
2. 机械、电子多重保护设计，安全可靠。
3. 便携式结构设计，外形美观。
技术参数
1. 无线遥控距离：≥4米
2. 适用电缆：≤Ф125mm的各种电缆
3. 重量：约10kg
4. 外形尺寸：460mm×380mm×120mm
