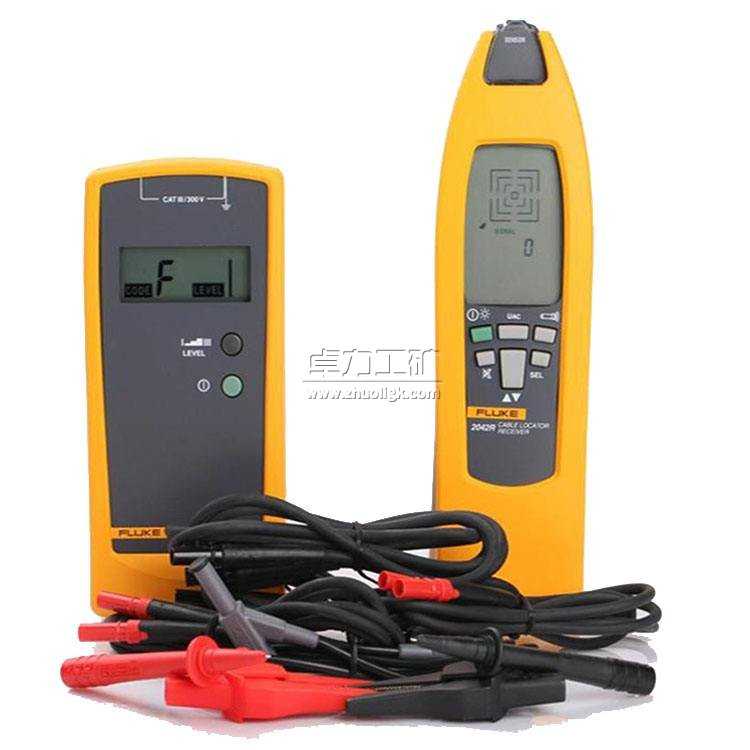

电缆探测仪说明书

电缆探测仪|电缆探测仪价格


发布时间:2018-02-23 06:54:23人气:396
电缆探测仪是一套综合性的电缆故障检测设备,用于电力电缆开路、短路、接地、低阻故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深,以及电缆识别等,并可建立电缆档案以便日常维护管理。

应用范围
自产品推向市场以来,因其功能强大、性能优越已广泛应用于城市供电局、县电力局、铁路供电段、大中型企业(石油、化工、煤矿、电厂、钢厂)、院校、物业小区、城市路灯、高速公路、中铁、中建等部门。在我们强有力的技术支持下,为供、用电部门快速抢修、快速排除电缆故障发挥着应有的作用。

发展史
电缆综合探测仪 的研发生产在国内已有三十多年历史,从早期的电桥到近期的时域现已发展到二次脉冲(多次脉冲)、三次脉冲,这些变化都是解决测距的问题,但是在路径和定点方面一直没有突破。电缆综合探测仪”具有路径查找、埋深测试、电缆识别、故障点定位四项功能于一体,一人操作,一次完成。该产品的研发成功,解决了多年来困扰供、用电部门带电寻径、带电识别的问题;解决了故障电缆准确路径寻测难的问题;解决了电缆死短路无法定点的问题;开辟了电缆寻径、故障定点新领域,打破了国外产品在中国的垄断。

仪器特点
1) 便携轻巧,使用方便,充电电池供电,一人即可操作,四项测试一次完成。
2) 数字化设计,软件控制,性能稳定、可靠。
3)大屏液晶界面,中文显示,一看就懂,易学、易会。
4)所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者,使测试过程轻松自如。
5)发射机恒功率输出、自动匹配,保证本机工作在最佳状态。内置欧母表功能,自动测量电缆对地及相间的环路阻抗,可协助判断故障性质。
6)具有背光功能,适应夜间操作。

工作原理
本仪器是以电磁感应原理为基础、以跨步电压理论为依据,结合数字滤波 、无线接收、软件控制而设计的高科技产品。
电磁感应:其基本工作原理是:由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上,地下金属管线感应到电磁波后,在地下金属管线表面产生感应电流,感应电流就会沿着金属管线向远处传播,在电流的传播过程中,又会通过该地下金属管线向地面辐射出电磁波,这样当地下管线探测仪接收机在地面探测时,就会在地下金属管线正上方的地面接收到电磁波信号,通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
此原理实现的条件:首先,要有能发出足够电能的信号源,在具备传输电能的线路中形成电流,电流在流动过程中又在该线周围产生磁场;其次,要有能接收这一特定磁场的电路,把磁场的变化过程以电信号形式显示出来。这个由电变磁再由磁变电的过程,就是本仪器的基本原理。
跨步电压:首先,要保证线路中的电能有流向大地的点(漏电点),在此点周围就会形成电场,它以漏电点为中心以电势的形式,均匀递减向外扩散,同一圆周电势相等。其次,要有能检测电势差的电路,测出等电势圆周,圆心即为漏电点(电缆故障点)。这就是本仪器跨步电压定点的理论根据。

仪器组成
1.发射机
2.接收机
3.A字架
4.耦合钳

仪器技术参数
发射机
1)输出信号:输出四种频率的正弦交流信号,分别是低频、中频、高频、射频。
2)输出功率:恒功率输出,低、中、高三档(最大不小于6瓦)。
3)输出模式:直连法、耦合法、感应法。
4)阻抗显示:99999欧以内。
5)负载匹配:1—10000欧。
6)显示界面:大屏液晶中文、图形显示,自带背光。
7)电 源:标准1号1.2V充电电池6节,充放电500次。
8)待机时间:大于8小时,电量提示。
9)过热过流:自动保护。
10)工作温度:-20℃—50℃
11)体 积:400×160×140 mm
12)重 量:3.6 kg
接收机
1)接收频率:接收五种不同频率的正弦交流信号,分别是低频、中频、高频、射频、50HZ.
2)接收模式:波峰法(水平线圈)、 波谷法(竖直线圈)、 外接设备法(A字架、耦合钳)。
3)信号界面:数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4)显示界面:大屏液晶中文、图形显示,自带背光。
5)增益控制:手动调节,动态范围000——100db。
6) 探测长度:直连电缆时,最长15KM。.
耦合电缆时,一次耦合可测3Km,多次耦合无限远。
感应电缆时,一次感应可测300m,多次感应无限远。
7)深度测量:直读探测深度,范围000—250cm。
80%法测深度,范围000—250cm(感应)@cm(直连)
8)电流测量:直读电流,范围000—999mA.
9) 探测精度:埋深的5%
10)电 源:标准5号1.2V充电电池6节,充放电500次。
11)待机时间:大于12小时,电量提示。
12)过热过流:自动保护。
13)工作温度:-10℃—40℃。
14)体 积:650×110×230mm
15)重 量:2.3Kg

电缆探测仪
