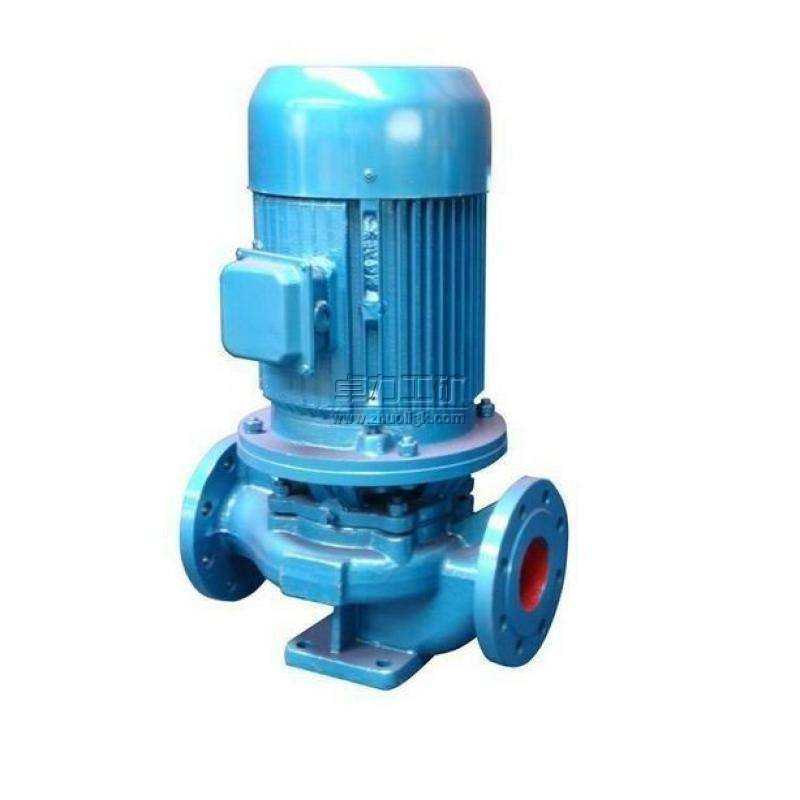

GRG高温管道泵说明书

GRG高温管道泵|GRG高温管道泵型号参数


发布时间:2018-10-27 07:53:56人气:3418
GRG高温管道泵概述
GRG高温管道泵采用先进模型,耐温高达240摄氏度。在锅炉,采暖循环等特殊环境下,能发挥出色性能。
GRG高温管道泵选用国内优秀水力模型,采用IS型单级单吸离心泵之性能参数,在一般立式管道泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在SG型基础上派生出适用热水、高温泵。
GRG型立式高温管道泵具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。
GRG高温管道泵主要用途
GRG高温管道泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
GRG高温管道泵特点
1. GRG高温管道泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2. 叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,离心泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3. 轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4. GRG高温管道泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5. 可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6. 可根据管路布置的要求采用泵的竖式和横式安装。
GRG高温管道泵工作条件
1. 吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2. 环境温度<40℃,相对湿度<40%。
3. 所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm。
注:如果用介质为带有细小颗粒,请在订货时说明,以便本厂采用耐磨式机械密封。
GRG高温管道泵型号意义
例如:GRG50-160(I)A
   GRG-立式高温管道泵
   50-泵进、出口公称直径(mm)
   160-叶轮名义外径(mm)
   I-流量分类
   A-叶轮经第一次切割
GRG高温管道泵性能参数
泵型号 流量(m 3 /h) 流量(l/s) 扬程
 (m)
效率
 (%)
转速
 (r/min)
电机功率
 (kw)
汽蚀佘量
 (m)
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 2.5
65-100(I) 50 13.9 12.5 73 2900 3 3
65-100(I)A 44.7 12.4 10 72 2900 2.2 3
65-125(I) 50 13.9 20 72.5 2900 5.5 3
65-125(I)A 45 12.5 16 71 2900 4 3
65-160(I) 50 13.9 32 71 2900 7.5 3
65-160(I)A 46.7 13 28 70 2900 7.5 3
65-160(I)B 43.3 12 24 69 2900 5.5 3
65-200(I) 50 13.9 50 67 2900 15 3
65-200(I)A 47 13.1 44 66 2900 11 3
65-200(I)B 43.5 12.1 38 65 2900 7.5 3
65-250(I) 50 13.9 80 59 2900 22 3
65-250(I)A 46.7 13 70 59 2900 18.5 3
65-250(I)B 43.3 12 60 58 2900 15 3
65-315(I) 50 13.9 125 54 2900 37 3
65-315(I)A 46.5 12.9 110 54 2900 30 3
65-315(I)B 44.5 12.4 100 53 2900 30 3
65-315(I)C 41 11.4 85 51 2900 22 3
80-100 50 13.9 12.5 73 2900 3 3
80-100A 44.7 12.5 10 72 2900 2.2 3
80-125 50 13.9 20 72.5 2900 5.5 3
80-125A 45 12.5 16 71 2900 4 3
80-160 50 13.9 32 71 2900 7.5 3
80-160A 46.7 13 28 70 2900 7.5 3
80-160B 43.3 12 24 69 2900 5.5 3
80-200 50 13.9 50 67 2900 15 3
80-200A 47 13.1 44 66 2900 11 3
80-200B 43.5 12.1 38 65 2900 7.5 3
80-250 50 13.9 80 59 2900 22 3
80-250A 46.7 13 70 59 2900 18.5 3
80-250B 43.3 12 60 58 2900 15 3
80-315 50 13.9 125 54 2900 37 3
80-315A 46.5 12.9 110 54 2900 30 3
80-315B 44.5 12.4 100 53 2900 30 3
80-315C 41 11.4 85 51 2900 22 3
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 22 4
80-200(I)A 93.5 26 44 73 2900 18.5 4
80-200(I)B 87 24.2 38 71 2900 15 4
80-250(I) 100 27.8 80 69 2900 37 4
80-250(I)A 93.5 26 70 68 2900 30 4
80-250(I)B 87 24.2 60 66 2900 30 4
80-315(I) 100 27.8 125 66 2900 75 4
80-315(I)A 95 26.4 113 66 2900 55 4
80-315(I)B 90 25 101 65 2900 45 4
80-315(I)C 82 22.8 85 63 2900 37 4
