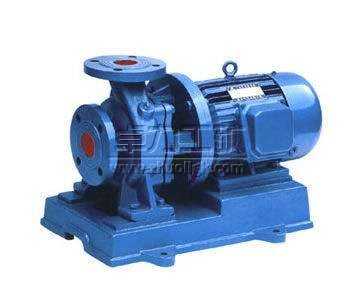

ISW、ISWR、ISWH、ISWB型卧式管道离心泵说明书

ISW、ISWR、ISWH、ISWB型卧式管道离心泵|卧式管道泵|卧式离心泵


发布时间：2018-10-30 01:14:57人气：666
ISW管道泵是卓力制造生产的一款直连离心式管道泵，因此较IS离心泵而言无联轴器，解决了联轴器易松动等缺点。性能更加可靠，使用寿命更加长久，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。ISW卧式管道离心泵采用国内先进水力模型优化设计而成。
同时根据使用温度、介质等不同在ISW型管道泵基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
卧式离心泵由于效率高、结构简单等诸多优点，卧式管道离心泵被广泛地应用于工农业生产及生活中，以输送清水、泥浆、酸、碱、盐溶液以及液态有机物等物料。

ISW卧式管道离心泵主要用途
1、ISW卧式管道离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
2、ISWR卧式热水管道泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。
3、ISWH卧式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB防爆卧式管道离心泵供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。

ISW卧式管道离心泵型号意义：

卧式管道离心泵



ISW、ISWR、ISWH、ISWB型卧式管道离心泵型号参数（高转速2900r/min）：
型号
流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
效率
(%)
汽蚀余量
(m)
25-125
4
20
0.75
2900
36
2.3
25-125A
3.6
16
0.55
2900
35
2.3
25-160
4
32
1.5
2900
32
2.3
25-160A
3.7
28
1.1
2900
31
2.3
32-100
4.5
12.5
0.55
2900
56
2.3
32-100(I)
6.3
12.5
1.1
2900
54
2.0
32-125
4.5
20
0.75
2900
45
2.3
32-125(I)
6.3
20
1.1
2900
43
2.3
32-125A
4.0
16
0.55
2900
43
2.3
32-160
4.5
32
1.1
2900
44
2.3
32-160A
4.5
25
1.1
2900
42
2.3
32-160(I)
6.3
32
2.2
2900
42
2.3
32-200
4.5
50
3
2900
45
2.3
32-200A
4
40
2.2
2900
40
2.3
32-200(I)
6.3
50
4
2900
33
2.0
40-100
6.3
12.5
0.55
2900
54
2.3
40-100A
5.6
10
0.37
2900
52
2.3
40-125
6.3
20
1.1
2900
46
2.3
40-125A
5.6
16
0.75
2900
45
2.3
40-160
6.3
32
2.2
2900
40
2.3
40-160A
5.9
28
1.5
2900
39
2.3
40-160B
5.2
24
1.1
2900
38
2.3
40-200
6.3
50
4
2900
33
2.3
40-200A
5.9
44
3
2900
31
2.3
40-200B
5.5
38
2.2
2900
29
2.3
40-250
6.3
80
7.5
2900
28
2.3
40-250A
5.9
70
5.5
2900
28
2.3
40-250B
5.5
60
4
2900
27
2.3
40-100(I)
12.5
12.5
1.1
2900
62
2.3
40-125(I)
12.5
20
1.5
2900
60
2.3
40-125(I)A
11.2
17.2
1.1
2900
58
2.3
40-160(I)
12.5
32
3
2900
52
2.3
40-160(I)A
11.7
28
2.2
2900
51
2.3
40-160(I)B
10.5
22.5
1.5
2900
50
2.3
40-200(I)
12.5
50
5.5
2900
46
2.3
40-200(I)A
11.7
40
4
2900
45
2.3
40-200(I)B
10.5
35
3
2900
44
2.3
40-250(I)
12.5
80
11
2900
38
2.3
40-250(I)A
11.7
70
7.5
2900
38
2.3
40-250(I)B
10.8
60
7.5
2900
37
2.3
50-100
12.5
12.5
1.1
2900
62
2.3
50-125
12.5
20
1.5
2900
58
2.3
50-125A
11.2
17.2
1.1
2900
57
2.3
50-160
12.5
32
3
2900
52
2.3
50-160A
11.7
28
2.2
2900
51
2.3
50-160B
10.5
22.5
1.5
2900
50
2.3
50-200
12.5
50
5.5
2900
46
2.3
50-200A
11.7
44.5
4
2900
45
2.3
50-200B
10.5
35
3
2900
44
2.3
50-250
12.5
80
11
2900
38
2.3
50-250A
11.7
70
7.5
2900
38
2.3
50-250B
10.8
60
7.5
2900
37
2.3
50-100(I)
25
12.5
1.5
2900
69
2.5
50-100(I)A
22.4
10
1.1
2900
67
2.5
50-125(I)
25
20
3
2900
68
2.5
50-125(I)A
22.4
16
2.2
2900
66
2.5
50-160(I)
25
32
4
2900
63
2.5
50-160(I)A
23.4
28
4
2900
62
2.5
50-160(I)B
21.6
24
3
2900
58
2.5
50-200(I)
25
50
7.5
2900
58
2.5
50-200(I)A
23.4
44
7.5
2900
57
2.5
50-200(I)B
21.6
37
5.5
2900
55
2.5
50-250(I)
25
80
15
2900
50
2.5
50-250(I)A
23.4
70
11
2900
50
2.5
50-250(I)B
21.6
60
11
2900
49
2.5
50-315(I)
25
125
30
2900
40
2.5
50-315(I)A
23.4
110
22
2900
40
2.5
50-315(I)B
21.6
93
18.5
2900
39
2.5
65-100
25
12.5
1.5
2900
69
2.5
65-100A
22.4
10
1.1
2900
67
2.5
65-125
25
20
3
2900
68
2.5
65-125A
22.4
16
2.2
2900
66
2.5
65-160
25
32
4
2900
63
2.5
65-160A
23.4
28
4
2900
62
2.5
65-160B
21.6
24
3
2900
58
2.5
65-200
25
50
7.5
2900
58
2.5
65-200A
23.4
44
7.5
2900
57
2.5
65-200B
21.6
37
5.5
2900
55
2.5
65-250
25
80
15
2900
50
2.5
65-250A
23.4
70
11
2900
50
2.5
65-250B
21.6
60
11
2900
49
2.5
65-315
25
125
30
2900
40
2.5
65-315A
23.4
110
22
2900
40
2.5
65-315B
21.6
93
18.5
2900
39
2.5
65-100(I)
50
12.5
3
2900
73
3.0
65-100(I)A
44.8
10
2.2
2900
72
3.0
65-125(I)
50
20
5.5
2900
72.5
3.0
65-125(I)A
44.8
16
4
2900
71
3.0
65-160(I)
50
32
7.5
2900
71
3.0
65-160(I)A
46.8
28
7.5
2900
70
3.0
65-160(I)B
43.2
24
5.5
2900
69
3.0
65-200(I)
50
50
15
2900
67
3.0
65-200(I)A
46.8
44
11
2900
66
3.0
65-200(I)B
43
37
7.5
2900
65
3.0
65-250(I)
50
80
22
2900
59
3.0
65-250(I)A
46.8
70
18.5
2900
59
3.0
65-250(I)B
43
60
15
2900
58
3.0
65-315(I)
50
125
37
2900
54
3.0
65-315(I)A
45.8
105
30
2900
54
3.0
65-315(I)B
43
93
30
2900
53
3.0
80-100
50
12.5
3
2900
73
3.0
80-100A
44.8
10
2.2
2900
72
3.0
80-125
50
20
5.5
2900
72.5
3.0
80-125A
44.8
16
4
2900
71
3.0
80-160
50
32
7.5
2900
71
3.0
80-160A
46.8
28
7.5
2900
70
3.0
80-160B
43.2
24
5.5
2900
69
3.0
80-200
50
50
15
2900
67
3.0
80-200A
46.8
44
11
2900
66
3.0
80-200B
43
37
7.5
2900
65
3.0
80-250
50
80
22
2900
59
3.0
80-250A
46.8
70
18.5
2900
59
3.0
80-250B
43
60
15
2900
58
3.0
80-315
50
125
37
2900
54
3.0
80-315A
45.8
105
30
2900
54
3.0
80-315B
43
93
30
2900
53
3.0
80-315C
41
85
22
2900
51
3.0
80-350
50
150
55
2900
66
3.0
80-350A
44
142
45
2900
65
3.0
80-350B
40
135
37
2900
63
3.0
80-100(I)
100
12.5
5.5
2900
76
4.5
80-100(I)A
89
10
4
2900
74
4.5
80-125(I)
100
20
11
2900
76
4.5
80-125(I)A
89
16
7.5
2900
74
4.5
80-160(I)
100
32
15
2900
76
4.5
80-160(I)A
93.5
28
11
2900
74
4.5
80-160(I)B
86.4
24
11
2900
72
4.5
80-200(I)
100
50
22
2900
74
4.0
80-200(I)A
93.5
44
18.5
2900
73
4.0
80-200(I)B
86.4
37
15
2900
71
4.0
80-250(I)
100
80
37
2900
69
4.0
80-250(I)A
93.5
70
30
2900
68
4.0
80-250(I)B
86.4
60
30
2900
66
4.0
80-315(I)
100
125
75
2900
66
4.0
80-315(I)A
93.5
110
55
2900
66
4.0
80-315(I)B
86.4
93
45
2900
65
4.0
80-315(I)C
82
85
37
2900
63
4.0
100-100
100
12.5
5.5
2900
76
4.5
100-100A
89
10
4
2900
74
4.5
100-125
100
20
11
2900
76
4.5
100-125A
89
16
7.5
2900
74
4.5
100-160
100
32
15
2900
76
4.5
100-160A
93.5
28
11
2900
74
4.5
100-160B
86.4
24
11
2900
72
4.5
100-200
100
50
22
2900
74
4.0
100-200A
93.5
44
18.5
2900
73
4.0
100-200B
86.4
37
15
2900
71
4.0
100-250
100
80
37
2900
69
4.0
100-250A
93.5
70
30
2900
68
4.0
100-250B
86.4
60
30
2900
66
4.0
100-315
100
125
75
2900
66
4.0
100-315A
93.5
110
55
2900
66
4.0
100-315B
86.4
93
45
2900
65
4.0
100-100(I)
160
12.5
11
2900
73
4.5
100-125(I)
160
20
15
2900
74
4.5
100-125(I)A
143
16
11
2900
72
4.5
100-160(I)
160
32
22
2900
79
5.6
100-160(I)A
150
28
18.5
2900
76
5.0
100-200(I)
160
50
37
2900
79
5.2
100-200(I)A
150
45
30
2900
74
4.5
100-200(I)B
138
40
22
2900
72
4.5
100-250(I)
160
80
55
2900
77
4.8
100-250(I)A
140
70
45
2900
72
4.5
100-250(I)B
100
65
37
2900
70
4.5
100-350
100
150
90
2900
57
4.0
100-350A
87
142
75
2900
75
4.0
100-350B
82
135
55
2900
75
4.0
125-100
160
12.5
11
2900
82
4.0
125-100A
143
10
7.5
2900
77
4.0
125-125
160
20
15
2900
80
4.0
125-125A
143
16
11
2900
77
4.0
125-160
200
32
30
2900
78
4.0
125-160A
187
28
22
2900
76
4.0
125-160B
180
24.5
18.5
2900
73
4.0
125-200
200
50
45
2900
77
5.5
125-200A
187
44
37
2900
76
5.5
125-200B
172
37
30
2900
75
5.5
125-250
200
80
75
2900
75
5.0
125-250A
187
70
55
2900
74
5.5
125-250B
172
60
45
2900
73
5.5
125-315
200
125
110
2900
70
5.0
125-315A
187
110
90
2900
70
5.0
125-315B
172
93
75
2900
69
5.0
125-315C
160
78
55
2900
67
5.0
150-125
160
20
11
2900
76
4.0
150-125A
150
16
7.5
2900
77
4.0
150-160
160
32
22
2900
75
4.0
150-160A
150
28
18.5
2900
76
4.0
150-160B
140
24
15
2900
73
4.0
150-200
160
50
37
2900
77
5.5
150-200A
150
44
30
2900
76
5.5
150-200B
140
38
22
2900
75
5.5
150-250
200
80
75
2900
75
5.0
150-250A
187
70
55
2900
74
5.5
150-250B
172
60
45
2900
73
5.5
150-315
200
125
110
2900
70
5.0
150-315A
187
110
90
2900
70
5.0
150-315B
172
93
75
2900
69
5.0


 ISW、ISWR、ISWH、ISWB型卧式管道离心泵性能参数（低转速1450、970r/min）：
型号
流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
40-125(I)
6.3
5
0.55
1450
40-160(I)
6.3
8
0.55
1450
40-160(I)A
5.5
6
0.55
1450
40-200(I)
6.3
12.5
0.75
1450
40-200(I)A
5.8
11
0.55
1450
40-250(I)
6.3
20
1.5
1450
40-250(I)A
5.8
17
1.1
1450
50-125
6.3
5
0.55
1450
50-160
6.3
8
0.55
1450
50-160A
5.5
6
0.55
1450
50-200
6.3
12.5
0.75
1450
50-200A
5.8
11
0.55
1450
50-250
6.3
20
1.5
1450
50-250A
5.8
17
1.1
1450
50-125(I)
12.5
5
0.55
1450
50-160(I)
12.5
8
0.75
1450
50-160(I)A
11
6
0.55
1450
50-200(I)
12.5
12.5
1.1
1450
50-200(I)A
11.2
10
0.75
1450
50-250(I)
12.5
20
2.2
1450
50-250(I)A
11.7
17.5
1.5
1450
50-250(I)B
10
13
1.1
1450
50-315(I)
12.5
32
4
1450
50-315(I)A
11.7
28
3
1450
50-315(I)B
10
21
3
1450
65-125
12.5
5
0.55
1450
65-160
12.5
8
0.75
1450
65-160A
11
6
0.55
1450
65-200
12.5
12.5
1.1
1450
65-200A
11.2
10
0.75
1450
65-250
12.5
20
2.2
1450
65-250A
11.7
17.5
1.5
1450
65-250B
10
13
1.1
1450
65-315
12.5
32
4
1450
65-315A
11.7
28
3
1450
65-315B
10
21
3
1450
65-125(I)
25
5
0.75
1450
65-160(I)
25
8
1.5
1450
65-160(I)A
22
6
1.1
1450
65-200(I)
25
12.5
2.2
1450
65-200(I)A
23.3
11
1.5
1450
65-250(I)
25
20
3
1450
65-250(I)A
22.2
15.8
2.2
1450
65-250(I)B
20
12.8
1.54
1450
65-315(I)
25
32
5.5
1450
65-315(I)A
22.5
26
4
1450
65-315(I)B
20
21
3
1450
80-125
25
5
0.75
1450
80-160
25
8
1.5
1450
80-160A
22
6
1.1
1450
80-200
25
12.5
2.2
1450
80-200A
23.3
11
1.5
1450
80-250
25
20
3
1450
80-250A
22.2
15.8
2.2
1450
80-250B
20
12.8
1.5
1450
80-315
25
32
5.5
1450
80-315A
22.5
26
4
1450
80-315B
20
21
3
1450
80-125(I)
50
5
1.5
1450
80-160(I)
50
8
2.2
1450
80-160(I)A
44.7
6
1.5
1450
80-160(I)B
43.2
5.8
1.5
1450
80-200(I)
50
12.5
4
1450
80-200(I)A
44.7
10
3
1450
80-250(I)
50
20
5.5
1450
80-250(I)A
46
17
4
1450
80-250(I)B
40.5
13
3
1450
80-315(I)
50
32
11
1450
80-315(I)A
46
27.9
7.5
1450
80-315(I)B
40.5
21
5.5
1450
100-125
50
5
1.5
1450
100-160
50
8
2.2
1450
100-160A
46
6
1.5
1450
100-200
50
12.5
4
1450
100-200A
44.7
10
3
1450
100-250
50
20
5.5
1450
100-250A
46
17
4
1450
100-250B
40.5
13
3
1450
100-315
50
32
11
1450
100-315A
46
27.9
7.5
1450
100-315B
40.5
21
5.5
1450
100-125(I)
80
5
2.2
1450
100-160(I)
80
8
3
1450
100-160(I)A
72
6.5
2.2
1450
100-200(I)
80
12.5
5.5
1450
100-200(I)A
72
10
4
1450
100-250(I)
80
20
11
1450
100-250(I)A
75
17.5
7.5
1450
100-250(I)B
69
15
5.5
1450
100-315(I)
80
32
15
1450
100-315(I)A
75
27.5
11
1450
100-315(I)B
70
24
11
1450
100-400(I)
80
50
22
1450
100-400(I)A
75
44
18.5
1450
100-400(I)B
70
38
15
1450
125-125
100
5
2.2
1450
125-160
100
8
4
1450
125-160A
87
6
4
1450
125-200
100
12.5
7.5
1450
125-200A
89
10
5.5
1450
125-250
100
220
11
1450
125-250A
93.5
17.5
7.5
1450
125-250B
87
15
7.5
1450
125-315
100
32
15
1450
125-315A
91
27
11
1450
125-315B
87
24
11
1450
125-400
100
50
30
1450
125-400A
94
44
22
1450
125-400B
87
37.5
18.5
1450
125-200(I)
160
12.5
11
1450
125-200(I)A
143
10
7.5
1450
125-250(I)
160
20
15
1450
125-250(I)A
147
17
11
1450
125-250(I)B
134
14
7.5
1450
125-315(I)
160
32
22
1450
125-315(I)A
150
28
18.5
1450
125-315(I)B
138
24
15
1450
125-400(I)
160
50
37
1450
125-400(I)A
150
44
30
1450
125-400(I)B
138
38
30
1450
150-200
160
12.5
11
1450
150-200A
143
10
7.5
1450
150-250
160
20
15
1450
150-250A
147
17
11
1450
150-250B
134
14
7.5
1450
150-315
160
32
22
1450
150-315A
150
28
18.5
1450
150-315B
138
24
15
1450
150-400
160
50
37
1450
150-400A
150
44
30
1450
150-400B
138
38
30
1450
150-200(I)
200
12.5
15
1450
150-200(I)A
179
10
11
1450
150-250(I)
200
20
18.5
1450
150-250(I)A
187
17.5
15
1450
150-250(I)B
173
14
11
1450
150-315(I)
200
32
30
1450
150-315(I)A
187
28
22
1450
150-315(I)B
173
24
18.5
1450
150-400(I)
200
50
45
1450
150-400(I)A
187
44
37
1450
150-400(I)B
173
37.5
30
1450
200-200
200
12.5
15
1450
200-200A
179
10
11
1450
200-250
200
20
18.5
1450
200-250A
187
17.5
15
1450
200-250B
173
14
11
1450
200-315
200
32
30
1450
200-315A
187
28
22
1450
200-315B
173
24
18.5
1450
200-400
200
50
45
1450
200-400A
187
44
37
1450
200-400B
173
37.5
30
1450
200-200(I)
400
12.5
22
1450
200-200(I)A
358
10
18.5
1450
200-250(I)
400
20
30
1450
200-250(I)A
358
16
22
1450
200-250(I)B
322
13
18.5
1450
200-315(I)
400
32
55
1450
200-315(I)A
374
28
45
1450
200-315(I)B
346
24
37
1450
200-400(I)
400
50
90
1450
200-400(I)A
374
44
75
1450
200-400(I)B
347
38
55
1450
200-400(I)C
320
32
45
1450
250-250
550
20
45
1450
250-250A
490
16
37
1450
250-315
550
32
75
1450
250-315A
515
28
55
1450
250-315B
476
24
45
1450
250-400
550
50
110
1450
250-400A
515
44
90
1450
250-400B
476
37.5
75
1450
300-400
720
50
132
1450
300-400A
662
44
110
1450
300-400B
609
38
90
1450
300-400C
561
33
75
1450
300-460
720
65
200
1450
300-460A
662
55
160
1450
300-460B
609
45
110
1450
300-460C
561
38
90
1450
300-510
720
80
250
1450
300-510A
662
70.5
200
1450
300-510B
609
62
160
1450
300-510C
561
54.5
132
1450
300-235
720
18
55
970
300-235A
657
15
45
970
300-300
720
28
75
970
300-300A
666
24
75
970
300-300B
623
21
55
970
300-380
720
44
132
970
300-380A
666
38
110
970
300-380B
623
33
90
970
350-250
800
20
75
970
350-250A
715
16
55
970
350-315
800
32
90
970
350-315A
748
28
75
970
350-315B
692
24
75
970
350-400
800
50
160
970
350-400A
750
44
132
970
350-400B
697
38
110
970
400-400
1080
12.5
55
970
400-400A
966
10
45
970
400-500
1080
20
90
970
400-500A
966
17
75
970
400-500B
935
15
55
970
400-625
1080
32
132
970
400-625A
996
27
110
970
400-625B
935
24
90
970
500-400
1200
12.5
75
970
500-400A
1073
10
55
970
500-500
1200
20
110
970
500-500A
1106
17
90
970
500-500B
1040
                    15
75
970
500-625
1200
32
160
970
500-625A
1106
27
132
970
500-625B
1040
24
110
970



订货请尽量提供：1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.电压（V）8.材质是否带附件

ISW、ISWR、ISWH、ISWB型卧式管道离心泵


卓力工矿是国内知名ISW、ISWR、ISWH、ISWB型卧式管道离心泵生产厂家，有丰富的经验为客户提供高品质的ISW、ISWR、ISWH、ISWB型卧式管道离心泵及完善的售后服务，如果您想了解最新ISW、ISWR、ISWH、ISWB型卧式管道离心泵价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：ISW、ISWR、ISWH、ISWB型卧式管道离心泵发货时间？ ISW、ISWR、ISWH、ISWB型卧式管道离心泵售后保障？ ISW、ISWR、ISWH、ISWB型卧式管道离心泵订货需要提供什么信息？

【我要询价】　 【查看更多管道泵】

产品标签：ISW、ISWR、ISWH、ISWB型卧式管道离心泵| 卧式管道泵|卧式离心泵
上一篇：ISGD、IRGD低转速立式管道泵
下一篇：GRG高温管道泵
友情链接： 折弯机 刮板输送机 反井钻机 翻斗式矿车 夜光粉 煤矿道岔 凿岩机 反井钻机施工 定向钻施工 天井钻机施工
工矿信息
公司新闻
行业知识
技术资料
产品视频
产品展示
铁路设备
运转设备
钻采设备
喷浆支护
提升设备
防爆电器
矿用电气
通防设备
救援设备
化工设备

全国咨询热线

13280082001

邮箱：zhuoligk@163.com‬

手机：18605374511

电话：13280082001

地址：济宁市中区龙行路88号

微信扫码 关注我们

Copyright © 2015-2018 www.zhuoligk.com 卓力工矿 版权所有　鲁ICP备13002216号-6　XML地图

13280082001
