IRG立式热水管道泵说明书

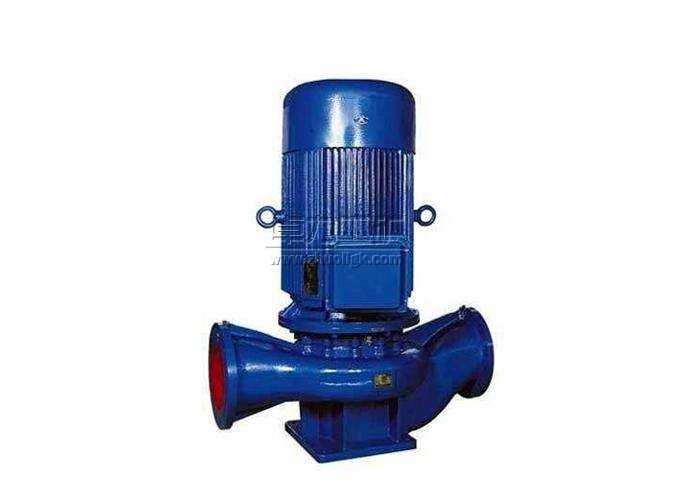

IRG立式热水管道泵|热水循环泵
IRG型热水循环泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
1、此款管道泵系统最高工作压力为≤1.6Mpa，泵静压试验压力为2.5Mpa,订货时请您注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时需要另行提出，以便于在制造时泵过流部分和联接部分采用铸钢材料。
2、环境温度为＜40℃，相对湿度为＜95%。
3、所输送介质中固体颗粒体积含量不要超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

用途：
IRG（GRG）热水高温管道泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及采暖系统循环用泵，IRG型使用温度T<120℃，GRG型使用温度T<240℃。

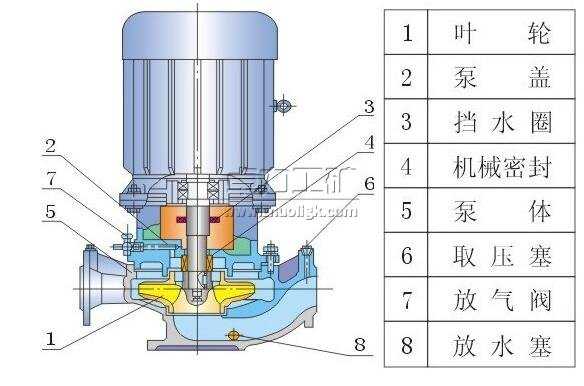

结构说明

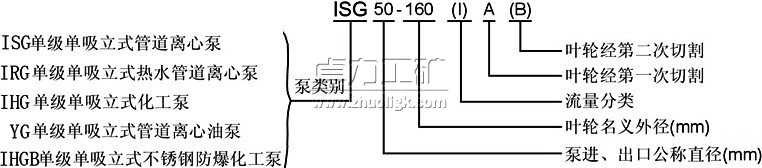

型号意义：



性能参数表（以下参数只是部分参数更详细参数可以向我们索取）

序号	型号	流量	扬程	转速	功率
		m3/h	m	r/min	KW
1	IRG20-160	2.5	32	2900	1.1
2	IRG25-125	4	20	2900	0.75
3	IRG25-160	4	32	2900	1.5
4	IRG25-160A	3.7	28	2900	1.1
5	IRG32-100(I)	6.3	20	2900	1.1
6	IRG32-125	5	20	2900	0.75
7	IRG32-125(I)	6.3	20	2900	1.1
8	IRG32-160	4.5	32	2900	1.5
9	IRG32-160A	4	25	2900	1.1
10	IRG32-160(I)	6.3	32	2900	2.2
11	IRG32-200	4.5	50	2900	3
12	IRG32-200A	4	40	2900	2.2
13	IRG32-200(I)	6.3	50	2900	4
14	IRG40-125	6.3	20	2900	1.1
15	IRG40-125A	5.6	16	2900	0.75
16	IRG40-160	6.3	32	2900	2.2
17	IRG40-160A	5.9	28	2900	1.5
18	IRG40-160B	5.2	24	2900	1.1
19	IRG40-200	6.3	50	2900	4
20	IRG40-200A	5.9	44	2900	3
21	IRG40-200B	5.5	38	2900	2.2
22	IRG40-250	6.3	80	2900	7.5
23	IRG40-250A	5.9	70	2900	5.5
24	IRG40-250B	5.5	60	2900	4
25	IRG40-100(I)	12.5	12.5	2900	1.1
26	IRG40-125(I)	12.5	25	2900	1.5
27	IRG40-125(I)A	10.5	16	2900	1.1
28	IRG40-160(I)	12.5	32	2900	3
29	IRG40-160(I)A	11.7	28	2900	2.2
30	IRG40-160(I)B	10.5	22.5	2900	1.5
31	IRG40-200(I)	12.5	50	2900	5.5
32	IRG40-200(I)A	11.7	44.5	2900	4
33	IRG40-200(I)B	10.5	35	2900	3
34	IRG40-250(I)	12.5	80	2900	11
35	IRG40-250(I)A	11.7	70	2900	7.5
36	IRG40-250(I)B	10.5	60	2900	5.5
37	IRG50-100	12.5	12.5	2900	1.1
38	IRG50-125	12.5	20	2900	1.5
39	IRG50-125A	11.2	17.2	2900	1.1
40	IRG50-160	12.5	32	2900	3
41	IRG50-160A	11.7	28	2900	2.2
42	IRG50-160B	10.5	22.5	2900	1.5
43	IRG50-200	12.5	50	2900	5.5
44	IRG50-200A	11.7	44.5	2900	4
45	IRG50-200B	10.5	35	2900	3
46	IRG50-250	12.5	80	2900	11
47	IRG50-250A	11.7	70	2900	7.5
48	IRG50-250B	10.5	60	2900	5.5
49	IRG50-100(I)	25	12.5	2900	1.5
50	IRG50-100(I)A	22.4	10	2900	1.1
51	IRG50-125(I)	25	20	2900	3
52	IRG50-125(I)A	22.4	16	2900	2.2
53	IRG50-160(I)	25	32	2900	4
54	IRG50-160(I)A	23.4	28	2900	3
55	IRG50-160(I)B	21.6	24	2900	3
56	IRG50-200(I)	25	50	2900	7.5
57	IRG50-200(I)A	23.4	44	2900	7.5
58	IRG50-200(I)B	21.6	37	2900	5.5
59	IRG50-250(I)	25	80	2900	15
60	IRG50-250(I)A	23.4	70	2900	11
61	IRG50-251(I)B	21.6	60	2900	11
62	IRG50-315(I)	25	125	2900	30
63	IRG50-315(I)A	23.4	110	2900	22
64	IRG50-315(I)B	23.6	93	2900	18.5
65	IRG65-100	25	12.5	2900	1.5
66	IRG65-100A	22.4	10	2900	1.1
67	IRG65-125	25	20	2900	3
68	IRG65-125A	22.4	16	2900	2.2
69	IRG65-160	25	32	2900	4
70	IRG65-160A	23.4	28	2900	3
71	IRG65-160B	21.6	24	2900	2.2
72	IRG65-200	25	50	2900	7.5
73	IRG65-200A	23.4	44	2900	5.5
74	IRG65-200B	21.6	37	2900	4
75	IRG65-250	25	80	2900	15
76	IRG65-250A	23.4	70	2900	11
77	IRG65-250B	21.6	60	2900	11
78	IRG65-315	25	125	2900	30
79	IRG65-315A	23.4	110	2900	22
80	IRG65-315B	21.6	93	2900	18.5
81	IRG65-100(I)	50	12.5	2900	3
82	IRG65-100(I)A	44.8	10	2900	2.2
83	IRG65-125(I)	50	20	2900	5.5
84	IRG65-125(I)A	44.8	16	2900	4
85	IRG65-160(I)	50	32	2900	7.5
86	IRG65-160(I)A	46.8	28	2900	5.5
87	IRG65-160(I)B	43.2	24	2900	4
88	IRG65-200(I)	50	50	2900	15
89	IRG65-200(I)A	46.8	44	2900	11
90	IRG65-200(I)B	43	37	2900	7.5
91	IRG65-250(I)	50	80	2900	22
92	IRG65-250(I)A	46.8	70	2900	18.5
93	IRG65-250(I)B	43	60	2900	15
94	IRG65-315(I)	50	125	2900	37
95	IRG65-315(I)A	45.8	110	2900	30
96	IRG65-315(I)B	43	93	2900	30
97	IRG80-100	50	12.5	2900	3
98	IRG80-100A	44.8	10	2900	2.2
99	IRG80-125	50	20	2900	5.5
100	IRG80-125A	44.8	16	2900	4
101	IRG80-160	50	32	2900	7.5
102	IRG80-160A	46.8	28	2900	5.5
103	IRG80-160B	43.2	24	2900	4
104	IRG80-200	50	50	2900	15
105	IRG80-200A	46.8	44	2900	11
106	IRG80-200B	43	37	2900	7.5
107	IRG80-250	50	80	2900	22
108	IRG80-250A	46.8	70	2900	18.5
109	IRG80-250B	43	60	2900	15
110	IRG80-315	50	125	2900	37
111	IRG80-315A	45.8	110	2900	30
112	IRG80-315B	43	93	2900	30
113	IRG80-315C	41	85	2900	22
114	IRG80-350	50	150	2900	55
115	IRG80-350A	44	142	2900	45
116	IRG80-350B	40	135	2900	37
117	IRG80-100(I)	100	12.5	2900	5.5
118	IRG80-100(I)A	89	10	2900	4
119	IRG80-125(I)	100	20	2900	11
120	IRG80-125(I)A	89	16	2900	7.5
121	IRG80-160(I)	100	32	2900	15
122	IRG80-160(I)A	93.5	28	2900	11
123	IRG80-160(I)B	86.4	24	2900	7.5
124	IRG80-200(I)	100	50	2900	22
125	IRG80-200(I)A	93.5	44	2900	18.5
126	IRG80-200(I)B	86.4	37	2900	15
127	IRG80-250(I)	100	80	2900	37
128	IRG80-250(I)A	93.5	70	2900	30
129	IRG80-250(I)B	86.4	60	2900	22
130	IRG80-315(I)	100	125	2900	75
131	IRG80-315(I)A	93.5	110	2900	55
132	IRG80-315(I)B	86.4	93	2900	45
133	IRG80-315(I)C	80	85	2900	37
134	IRG100-100	100	12.5	2900	5.5
135	IRG100-100A	89	10	2900	4
136	IRG100-125	100	20	2900	11
137	IRG100-125A	89	16	2900	7.5
138	IRG100-160	100	32	2900	15
139	IRG100-160A	93.5	28	2900	11
140	IRG100-160B	86.4	24	2900	7.5
141	IRG100-200	100	50	2900	22
142	IRG100-200A	93.5	44	2900	18.5
143	IRG100-200B	86.4	37	2900	15
144	IRG100-250	100	80	2900	37
145	IRG100-250A	93.5	70	2900	30
146	IRG100-250B	86.4	60	2900	22
147	IRG100-315	100	125	2900	75
148	IRG100-315A	93.5	110	2900	55
149	IRG100-315B	86.4	93	2900	45
150	IRG100-350	100	150	2900	90
151	IRG100-350A	88	142	2900	75
152	IRG100-350B	80	135	2900	55
153	IRG100-100(I)	160	12.5	2900	11
154	IRG100-125(I)	160	20	2900	15
155	IRG100-125(I)A	143	16	2900	11
156	IRG100-160(I)	160	32	2900	22
157	IRG100-160(I)A	150	28	2900	18.5
158	IRG100-200(I)	160	50	2900	37
159	IRG100-200(I)A	150	44	2900	30
160	IRG100-200(I)B	138	37	2900	22
161	IRG100-250(I)	160	80	2900	55
162	IRG100-250(I)A	150	70	2900	45
163	IRG100-250(I)B	138	60	2900	37
164	IRG125-100	160	12.5	2900	11
165	IRG125-100A	143	10	2900	7.5
166	IRG125-125	160	20	2900	15
167	IRG125-125A	143	16	2900	11
168	IRG125-160	160	32	2900	22
169	IRG125-160A	150	28	2900	18.5
170	IRG125-160B	138	24	2900	15
171	IRG125-200	160	50	2900	37
172	IRG125-200A	150	44	2900	30
173	IRG125-200B	138	37	2900	22
174	IRG125-250	160	80	2900	55
175	IRG125-250A	150	70	2900	45
176	IRG125-250B	138	60	2900	37
177	IRG125-315	160	125	2900	90
178	IRG125-315A	150	110	2900	75
179	IRG125-315B	143	100	2900	75
180	IRG125-315C	134	88	2900	55
181	IRG150-125	160	24	2900	11
182	IRG150-125A	150	16	2900	7.5
183	IRG150-160	160	32	2900	22
184	IRG150-160A	150	28	2900	18.5
185	IRG150-160B	140	24	2900	15
186	IRG150-200	160	50	2900	37
187	IRG150-200A	150	44	2900	30
188	IRG150-200B	140	38	2900	22
189	IRG150-250	200	80	2900	75
190	IRG150-250A	187	70	2900	55
191	IRG150-250B	172	60	2900	45
192	IRG150-315	200	125	2900	110
193	IRG150-315A	187	110	2900	90
194	IRG150-315B	172	93	2900	75
195	IRG150-350	160	150	2900	110
196	IRG150-350A	150	142	2900	90
197	IRG150-350B	140	135	2900	75
198	IRG100-125	50	5	1450	1.5
199	IRG100-160	50	8	1450	2.2
200	IRG100-160A	46	6	1450	1.5
201	IRG100-200	50	12.5	1450	4
202	IRG100-200A	44.7	10	1450	3
203	IRG100-250	50	20	1450	5.5
204	IRG100-250A	46	17	1450	4
205	IRG100-250B	40.5	13	1450	3
206	IRG100-315	50	32	1450	11
207	IRG100-315A	46	27.9	1450	7.5
208	IRG100-315B	40.5	21	1450	5.5
209	IRG100-125(I)	80	5	1450	2.2
210	IRG100-160(I)	80	8	1450	4
211	IRG100-160(I)A	72	6.5	1450	3
212	IRG100-200(I)	80	12.5	1450	5.5
213	IRG100-200(I)A	72	10	1450	4
214	IRG100-250(I)	80	20	1450	11
215	IRG100-250(I)A	75	17.5	1450	7.5
216	IRG100-250(I)B	69	15	1450	5.5
217	IRG100-315(I)	80	32	1450	15
218	IRG100-315(I)A	75	27.5	1450	11
219	IRG100-315(I)B	70	24	1450	11
220	IRG100-400(I)	80	50	1450	22
221	IRG100-400(I)A	75	44	1450	18.5
222	IRG100-400(I)B	70	38	1450	15
223	IRG125-125	100	5	1450	2.2
224	IRG125-160	100	8	1450	4
225	IRG125-160A	87	6	1450	3
226	IRG125-200	100	12.5	1450	7.5
227	IRG125-200A	89	10	1450	5.5
228	IRG125-250	100	20	1450	11
229	IRG125-250A	93.5	17.5	1450	7.5
230	IRG125-250B	87	15	1450	5.5
231	IRG125-315	100	32	1450	15
232	IRG125-315A	91	27	1450	11
233	IRG125-315B	87	24	1450	11
234	IRG125-400	100	50	1450	30
235	IRG125-400A	94	44	1450	22
236	IRG125-400B	87	37.5	1450	18.5
237	IRG125-200(I)	160	12.5	1450	11
238	IRG125-200(I)A	143	10	1450	7.5
239	IRG125-250(I)	160	20	1450	15
240	IRG125-250(I)A	147	17	1450	11
241	IRG125-250(I)B	134	14	1450	7.5
242	IRG125-315(I)	160	32	1450	22
243	IRG125-315(I)A	150	28	1450	18.5
244	IRG125-315(I)B	138	24	1450	15
245	IRG125-400(I)	160	50	1450	37
246	IRG125-400(I)A	150	44	1450	30
247	IRG125-400(I)B	138	38	1450	30
248	IRG150-200	200	12.5	1450	11
249	IRG150-200A	176	10	1450	7.5
250	IRG150-250	200	20	1450	15
251	IRG150-250A	184	17	1450	11
252	IRG150-250B	167	14	1450	7.5
253	IRG150-315	200	32	1450	22
254	IRG150-315A	187	28	1450	18.5
255	IRG150-315B	173	24	1450	15
256	IRG150-400	200	50	1450	37
257	IRG150-400A	187	44	1450	30
258	IRG150-400B	174	38	1450	30
259	IRG150-200(I)	200	12.5	1450	15
260	IRG150-200(I)A	179	10	1450	11
261	IRG150-250(I)	200	20	1450	18.5
262	IRG150-250(I)A	187	17.5	1450	15
263	IRG150-250(I)B	173	14	1450	11
264	IRG150-315(I)	200	32	1450	30
265	IRG150-315(I)A	187	28	1450	22
266	IRG150-315(I)B	173	24	1450	18.5
267	IRG150-400(I)	200	50	1450	45
268	IRG150-400(I)A	187	44	1450	37
269	IRG150-400(I)B	173	37.5	1450	30
270	IRG200-200	200	12.5	1450	15
271	IRG200-200A	179	10	1450	11
272	IRG200-250	200	20	1450	18.5
273	IRG200-250A	187	17.5	1450	15
274	IRG200-250B	173	14	1450	11
275	IRG200-315	200	32	1450	30
276	IRG200-315A	187	28	1450	22
277	IRG200-315B	173	24	1450	18.5
278	IRG200-400	200	50	1450	45
279	IRG200-400A	187	44	1450	37
280	IRG200-400B	173	37.5	1450	30
281	IRG200-200(I)	400	12.5	1450	22
282	IRG200-200(I)A	358	10	1450	18.5
283	IRG200-250(I)	400	20	1450	30
284	IRG200-250(I)A	358	16	1450	22
285	IRG200-250(I)B	322	13	1450	18.5
286	IRG200-315(I)	400	32	1450	55
287	IRG200-315(I)A	374	28	1450	45
288	IRG200-315(I)B	346	24	1450	37
289	IRG200-400(I)	400	50	1450	90
290	IRG200-400(I)A	374	44	1450	75
291	IRG200-400(I)B	347	38	1450	55
292	IRG200-400(I)C	320	32	1450	45
293	IRG250-250	550	20	1450	45
294	IRG250-250A	490	16	1450	37
295	IRG250-315	550	32	1450	75
296	IRG250-315A	515	28	1450	55
297	IRG250-315B	476	24	1450	45
298	IRG250-400	550	50	1450	110
299	IRG250-400A	515	44	1450	90
300	IRG250-400B	476	37.5	1450	75
301	IRG300-235I	1080	40	1450	160
302	IRG300-235IA	965	32	1450	132
303	IRG300-250	720	20	1450	55
304	IRG300-250A	600	17	1450	45
305	IRG300-315	720	32	1450	90
306	IRG300-315A	650	28	1450	75
307	IRG300-315B	580	24	1450	55
308	IRG300-400	720	50	1450	132
309	IRG300-400A	660	44	1450	110


注：以上参数只是部分性能参数如没有选到合适的型号参数可以向我们索取

订货请尽量提供：1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.电压（V）8.材质是否带附件
