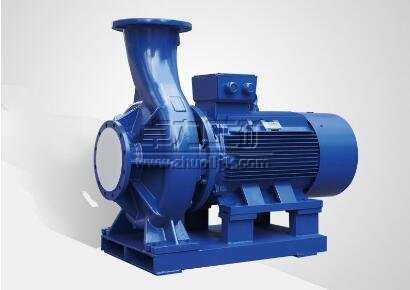

KQW卧式管道泵（暖通空调系统用泵）说明书

KQW（ISW）系列卧式管道泵采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在KQL基础上派生出适用热水、高温腐蚀性化工泵、油泵，该系列产品具有高效节能、噪音低、性能可靠等优点。符合国家JB/T53058-98的标准要求。产品按国际ISO2858标准设计制造。本公司所有水泵均采用碳化钨硬质合金机械密封。

KQW卧式离心泵产品用途
        (1) KQW(ISW)型普通离心泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压，以及各种给水设备、锅炉的配套。供输送清水和物理、化学性质类似清水的其它液体之用，使用温度≤85℃。
       (2) KQWR(ISWR)型热水离心泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合，使用温度≤120℃。
       (3) KQWH(ISWH)型不锈钢卧式离心化工泵，适用于冶金、石油、化工、食品、酿造、制药、合成纤维等行业中输送不含固体颗粒具有化学腐蚀性质，粘度类似于水的液体，使用温度为-20～120℃，该泵的泵体及过流部件采用不锈钢（ZG1Cr18Ni9Ti）材质制造。如用户需要，凯全还可生产泵体及与介质接触过流部件为不锈钢306(ZGOCr18Ni12Mo2Ti)或不锈钢316L(即ZG00Cr17Ni14Mo2)材质的水泵。℃，该泵采用铜质叶轮配用防爆电机。
       (4) KQWYG型卧式离心油泵,适用于石油化工行业输送汽油、柴油、煤油和易燃、易爆不带腐蚀性的液体，介质温度≤80。
       (5)KQWD(ISWD)型低转速离心泵是低能耗、低噪音，小流量、低扬程的水泵。

KQW卧式离心泵产品特点
       1 KQW卧式离心泵为卧式结构，机泵一体，外形美观。与普通卧式泵相比，占地面积减少30%，如采用IP54户外电机则无需泵房可直接置于户外使用。
         2 挡水圈：防止因密封漏水而使电机进水。
       3 机械密封圈：采用不锈钢、硬质合金、氟橡胶等材料制成，耐磨损，无泄露，运行寿命长。
       4 放气塞：确保泵的正常维护
       5 取压塞；安装压力表及真空表，以监控泵的正常高效运行。
       6 叶轮：采用优秀水力模型设计而成，高效节能。
       7 泵体：采用优秀水力模型设计而成。

KQW卧式离心泵工作条件
        KQW卧式离心泵系统最高工作压力为16MPa(16kg/cm2)即泵吸入口压力+泵扬程小于16MPa,(注:泵系统工作压力大于16MPa时,特别是泵吸入口带压力大于03MPa时,应在订货时提出,本公司采用耐压力的机械密封或铸钢泵体)。℃,相对湿度小于95%。

KQW卧式离心泵结构图及说明
        1 Y系列电动机：直接与水泵联结传递动力，采用上海名牌电机配套。
        2 泵轴：为电机加长轴，确保了轴的同心，使用运行平稳，无噪音和振动现象。

KQW卧式离心泵安装说明
       1、KQW卧式离心泵在安装前应检查机组紧固体有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
       2、安装时管道重量不应加在水泵上，以免迫使泵体变形。
       3、安装时必须拧紧地脚螺栓，以免起动时震动对泵性能的影响。
       4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，延长水泵的使用寿命。
       5、安装后拨动泵轴，叶轮应无磨声或卡死现象，否应将泵拆开检查原因。
       6、泵分硬性联接安装和柔性联接安装两种（见安装方式）。

KQW卧式离心泵起动与停车
        一、KQW卧式离心泵起动前准备：
       1、用手拔转电机风叶，叶轮应无卡磨现象，转动灵活。
       2、打开进口阀门、打开排气阀使液体充满整个泵腔，然后关闭排气阀。
       3、用手拔动泵以使润滑液进入机械密封端面。
       4、起动电机，确定转向是否正确。
        二、KQW卧式离心泵起动与运行
       1、全开进口阀门。
       2、关闭吐出管路阀门。
       3、注意观察仪表计数，检查轴封泄漏情况，正常时机械密封漏量小于3滴每分钟，检查电机、轴承处温升小于等于70摄氏度，如果发现异常情况，应及时处理。
        三、KQW卧式离心泵停车：
       1、逐渐关闭吐出管路阀门，切断电源。
       2、关闭进口阀门。
       3、如环境温度低于0摄氏度，应将泵内液体放尽，以免冻裂毁坏泵体。
       4、如长期停用，应将泵拆卸清洗，包装保管。

KQW卧式离心泵的维护
        1、KQW卧式离心泵在运行中的维护
    （1）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
    （2）定时检查电机电流值，不得超过电机额定电流。
    （3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
        2、KQW卧式离心泵的机械密封维护
    （1）机械密封润滑应清洁无固体颗粒。
    （2）严禁机械密封在干磨情况下工作。
    （3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。
    （4）密封漏量允差3滴/分。否则应检查。
