ISWD卧式低转速管道泵说明书

ISWD卧式低转速管道泵|ISWD低转速卧式离心泵


发布时间:2018-10-29 08:17:46人气:544
ISWD卧式低转速管道泵,其特点是电机转速低,运行起来能更加平稳,声音较轻。是我公司科技人员采用ISW型离心泵的改进而成,ISWD为低转速管道泵,因此在选型时留意同样的型号,参数较高转速离心泵而言就不同。在一般管道泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG管道离心泵基础上派出适用冷水、热水、高温、腐蚀性化工泵、油泵。单级循环泵产品具有高效节能、噪音低、性能可靠等优点。本公司生产ISWD型卧式管道离心泵质量保证,厂家直销。

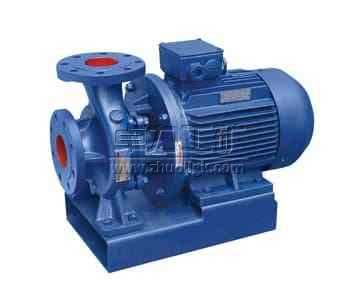

ISWD卧式低转速管道泵
ISWD卧式管道离心泵型号意义
ISWD低转速管道泵的型号含义
ISWD低转速卧式管道泵安装说明
    1、安装前应检查水泵和电机有无损伤,泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体。
    2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和寿命。
    3、泵与电机是整体结构,安装时无需找正,十分方便。
    4、当输送热水液体时,为了不使泵承受管路的热变形,泵座的底脚螺栓可以不固定,当管路系统在热胀冷缩时,使泵能与管路一起移动。
    5、泵体两端法兰规格均按1.6 M Pa标准确定,所以配备管路时应规格相同。
    6、为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。
    7、排出管路如装逆止阀应装在闸阀的外面。
    8、泵用于有吸程场合,应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象。
    9、为了维修方便和使用安全,在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。
    1 0、安装完毕后盘动泵轴,叶轮应无摩擦和卡死现象。
ISWD低转速卧式管道离心泵附件尺寸
   隔振器安装尺寸                    SD型隔振垫0.5基本尺寸
管道泵隔振器安装尺寸SD型隔振垫0.5基本尺寸
ISWD低转速卧式管道离心泵安装方式
1.刚性安装
管道泵刚性安装图

          11KW以上时,隔振器与基础可钻膨胀螺栓相联。说明:7.5KW以下水泵可配隔振垫直接安装在基础上。
2.柔性安装
管道泵柔性安装图

 ISW、ISWR、ISWH、ISWB型卧式管道离心泵性能参数
(低转速1450、970r/min):
型号
流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
40-125(I)
6.3
5
0.55
1450
40-160(I)
6.3
8
0.55
1450
40-160(I)A
5.5
6
0.55
1450
40-200(I)
6.3
12.5
0.75
1450
40-200(I)A
5.8
11
0.55
1450
40-250(I)
6.3
20
1.5
1450
40-250(I)A
5.8
17
1.1
1450
50-125
6.3
5
0.55
1450
50-160
6.3
8
0.55
1450
50-160A
5.5
6
0.55
1450
50-200
6.3
12.5
0.75
1450
50-200A
5.8
11
0.55
1450
50-250
6.3
20
1.5
1450
50-250A
5.8
17
1.1
1450
50-125(I)
12.5
5
0.55
1450
50-160(I)
12.5
8
0.75
1450
50-160(I)A
11
6
0.55
1450
50-200(I)
12.5
12.5
1.1
1450
50-200(I)A
11.2
10
0.75
1450
50-250(I)
12.5
20
2.2
1450
50-250(I)A
11.7
17.5
1.5
1450
50-250(I)B
10
13
1.1
1450
50-315(I)
12.5
32
4
1450
50-315(I)A
11.7
28
3
1450
50-315(I)B
10
21
3
1450
65-125
12.5
5
0.55
1450
65-160
12.5
8
0.75
1450
65-160A
11
6
0.55
1450
65-200
12.5
12.5
1.1
1450
65-200A
11.2
10
0.75
1450
65-250
12.5
20
2.2
1450
65-250A
11.7
17.5
1.5
1450
65-250B
10
13
1.1
1450
65-315
12.5
32
4
1450
65-315A
11.7
28
3
1450
65-315B
10
21
3
1450
65-125(I)
25
5
0.75
1450
65-160(I)
25
8
1.5
1450
65-160(I)A
22
6
1.1
1450
65-200(I)
25
12.5
2.2
1450
65-200(I)A
23.3
11
1.5
1450
65-250(I)
25
20
3
1450
65-250(I)A
22.2
15.8
2.2
1450
65-250(I)B
20
12.8
1.54
1450
65-315(I)
25
32
5.5
1450
65-315(I)A
22.5
26
4
1450
65-315(I)B
20
21
3
1450
80-125
25
5
0.75
1450
80-160
25
8
1.5
1450
80-160A
22
6
1.1
1450
80-200
25
12.5
2.2
1450
80-200A
23.3
11
1.5
1450
80-250
25
20
3
1450
80-250A
22.2
15.8
2.2
1450
80-250B
20
12.8
1.5
1450
80-315
25
32
5.5
1450
80-315A
22.5
26
4
1450
80-315B
20
21
3
1450
80-125(I)
50
5
1.5
1450
80-160(I)
50
8
2.2
1450
80-160(I)A
44.7
6
1.5
1450
80-160(I)B
43.2
5.8
1.5
1450
80-200(I)
50
12.5
4
1450
80-200(I)A
44.7
10
3
1450
80-250(I)
50
20
5.5
1450
80-250(I)A
46
17
4
1450
80-250(I)B
40.5
13
3
1450
80-315(I)
50
32
11
1450
80-315(I)A
46
27.9
7.5
1450
80-315(I)B
40.5
21
5.5
1450
100-125
50
5
1.5
1450
100-160
50
8
2.2
1450
100-160A
46
6
1.5
1450
100-200
50
12.5
4
1450
100-200A
44.7
10
3
1450
100-250
50
20
5.5
1450
100-250A
46
17
4
1450
100-250B
40.5
13
3
1450
100-315
50
32
11
1450
100-315A
46
27.9
7.5
1450
100-315B
40.5
21
5.5
1450
100-125(I)
80
5
2.2
1450
100-160(I)
80
8
3
1450
100-160(I)A
72
6.5
2.2
1450
100-200(I)
80
12.5
5.5
1450
100-200(I)A
72
10
4
1450
100-250(I)
80
20
11
1450
100-250(I)A
75
17.5
7.5
1450
100-250(I)B
69
15
5.5
1450
100-315(I)
80
32
15
1450
100-315(I)A
75
27.5
11
1450
100-315(I)B
70
24
11
1450
100-400(I)
80
50
22
1450
100-400(I)A
75
44
18.5
1450
100-400(I)B
70
38
15
1450
125-125
100
5
2.2
1450
125-160
100
8
4
1450
125-160A
87
6
4
1450
125-200
100
12.5
7.5
1450
125-200A
89
10
5.5
1450
125-250
100
220
11
1450
125-250A
93.5
17.5
7.5
1450
125-250B
87
15
7.5
1450
125-315
100
32
15
1450
125-315A
91
27
11
1450
125-315B
87
24
11
1450
125-400
100
50
30
1450
125-400A
94
44
22
1450
125-400B
87
37.5
18.5
1450
125-200(I)
160
12.5
11
1450
125-200(I)A
143
10
7.5
1450
125-250(I)
160
20
15
1450
125-250(I)A
147
17
11
1450
125-250(I)B
134
14
7.5
1450
125-315(I)
160
32
22
1450
125-315(I)A
150
28
18.5
1450
125-315(I)B
138
24
15
1450
125-400(I)
160
50
37
1450
125-400(I)A
150
44
30
1450
125-400(I)B
138
38
30
1450
150-200
160
12.5
11
1450
150-200A
143
10
7.5
1450
150-250
160
20
15
1450
150-250A
147
17
11
1450
150-250B
134
14
7.5
1450
150-315
160
32
22
1450
150-315A
150
28
18.5
1450
150-315B
138
24
15
1450
150-400
160
50
37
1450
150-400A
150
44
30
1450
150-400B
138
38
30
1450
150-200(I)
200
12.5
15
1450
150-200(I)A
179
10
11
1450
150-250(I)
200
20
18.5
1450
150-250(I)A
187
17.5
15
1450
150-250(I)B
173
14
11
1450
150-315(I)
200
32
30
1450
150-315(I)A
187
28
22
1450
150-315(I)B
173
24
18.5
1450
150-400(I)
200
50
45
1450
150-400(I)A
187
44
37
1450
150-400(I)B
173
37.5
30
1450
200-200
200
12.5
15
1450
200-200A
179
10
11
1450
200-250
200
20
18.5
1450
200-250A
187
17.5
15
1450
200-250B
173
14
11
1450
200-315
200
32
30
1450
200-315A
187
28
22
1450
200-315B
173
24
18.5
1450
200-400
200
50
45
1450
200-400A
187
44
37
1450
200-400B
173
37.5
30
1450
200-200(I)
400
12.5
22
1450
200-200(I)A
358
10
18.5
1450
200-250(I)
400
20
30
1450
200-250(I)A
358
16
22
1450
200-250(I)B
322
13
18.5
1450
200-315(I)
400
32
55
1450
200-315(I)A
374
28
45
1450
200-315(I)B
346
24
37
1450
200-400(I)
400
50
90
1450
200-400(I)A
374
44
75
1450
200-400(I)B
347
38
55
1450
200-400(I)C
320
32
45
1450
250-250
550
20
45
1450
250-250A
490
16
37
1450
250-315
550
32
75
1450
250-315A
515
28
55
1450
250-315B
476
24
45
1450
250-400
550
50
110
1450
250-400A
515
44
90
1450
250-400B
476
37.5
75
1450
300-400
720
50
132
1450
300-400A
662
44
110
1450
300-400B
609
38
90
1450
300-400C
561
33
75
1450
300-460
720
65
200
1450
300-460A
662
55
160
1450
300-460B
609
45
110
1450
300-460C
561
38
90
1450
300-510
720
80
250
1450
300-510A
662
70.5
200
1450
300-510B
609
62
160
1450
300-510C
561
54.5
132
1450
300-235
720
18
55
970
300-235A
657
15
45
970
300-300
720
28
75
970
300-300A
666
24
75
970
300-300B
623
21
55
970
300-380
720
44
132
970
300-380A
666
38
110
970
300-380B
623
33
90
970
350-250
800
20
75
970
350-250A
715
16
55
970
350-315
800
32
90
970
350-315A
748
28
75
970
350-315B
692
24
75
970
350-400
800
50
160
970
350-400A
750
44
132
970
350-400B
697
38
110
970
400-400
1080
12.5
55
970
400-400A
966
10
45
970
400-500
1080
20
90
970
400-500A
966
17
75
970
400-500B
935
15
55
970
400-625
1080
32
132
970
400-625A
996
27
110
970
400-625B
935
24
90
970
500-400
1200
12.5
75
970
500-400A
1073
10
55
970
500-500
1200
20
110
970
500-500A
1106
17
90
970
500-500B
1040
                                      15
75
970
500-625
1200
32
160
970
500-625A
1106
27
132
970
500-625B
1040
24
110
970

ISWD卧式管道离心泵(曲线图谱)
ISW型卧式管道离心泵(曲线图谱)
