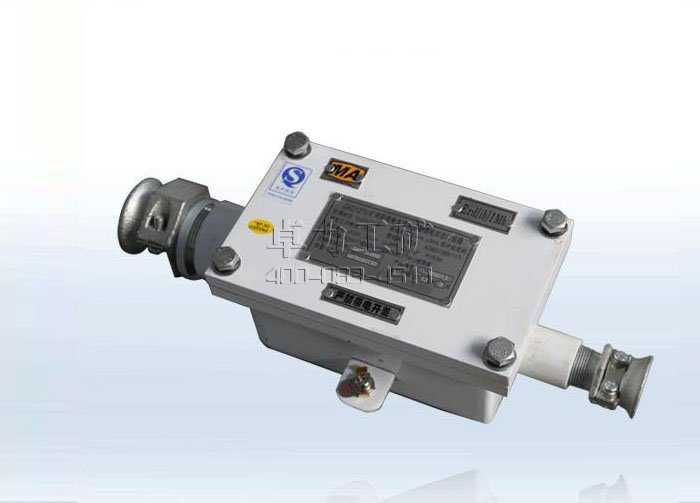

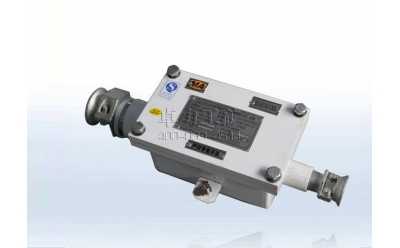

GKD127V馈电状态传感器说明书

一、概述
GKD127V馈电状态传感器（以下简称检测器）属矿用隔爆兼本质安全型设备，主要采用监测电缆芯线是否带电，并同时输出相应的状态信号供检测系统采集处理。与负载是否工作，电缆有无电流流过无关。采用直接引线并结合高耐压的光电隔离技术，对矿用馈电开关或磁力启动器的开关负荷侧进行馈电监测，并输出本安的各种信号供安全监控分站采集。

特点：GKD127馈电状态传感器采用新型抗干扰结构设计，具有结构新颖，安装使用方便，功耗低，性能稳定可靠，维护工作量小等特点。
使用：使用时将传感器直接卡在控制被控设备的真空开关或磁力启动器的负荷侧电缆上；将馈电状态传感器的输出接至分站的开关量输入口。
配套：可与 KJ70N 等监控系统分站配套使用，也可以与国内其他煤矿监测系统兼容使用。

二、使用环境条件
设备应在下列环境条件下能正常工作
a） 环境温度：0 ℃ ～ +40 ℃；
b） 相对湿度：不大于 95 %（＋25 ℃） ；
c） 大气压力：85 kPa ～ 106 kPa；
d） 无显著震动、冲击和淋水的场合；
e） 在具有甲烷爆炸性危险的煤矿井下，但无破坏绝缘的腐蚀性气体的场合。

三、主要技术参数
   防爆型式：矿用本质安全型
   防爆标志为：ExibI
   被测设备供电电缆范围：电缆外径（ф16～80mm）
   电缆品种：矿用橡套电缆
   检测电压范围：≥AC 127V
   工作方式：连续工作
   安装方式：直接卡固在被测电缆外皮上
   输出信号：（可任选下列一种）
供电电源
a） 工作电压：DC 18 V；
b） 工作电流：≤ 80 mA；
馈电输入电压：AC 127V ～ AC 660V;
本安输出信号：
电压：0/5V 电流：0/5 mA、1/5 mA
输出信号传输距离：2Km
a）恒流：5mA/0mA， “1”状态：4.5mA～5.5 mA， “0”状态：0 mA～0.5 mA，负载电阻 1kΩ；
b）恒流：+5mA/-5mA， “1”状态：4.5mA～5.5 mA， “0”状态：-5.5 mA～-4.5 mA，负载电阻 1kΩ；
c) 无源触点输出：一常开、一常闭转换接点，接点容量 DC 24 V/0.1 A（阻性负载） ，接触电阻≤0.1Ω；
