矿井主排水自动控制系统说明书

矿井主排水自动控制系统|


发布时间:2014-09-30 09:36:03人气:782

系统简介

矿用自动排水系统是根据煤矿井下的实际情况,在原来的设施基础上进行自动化改造,以使设备在无人职守的情况下自动运行和自我诊断的一套系统。通过工业计算机的决策控制,对设备的运行状态、运行过程进行自动检测、自动控制,使设备达到最佳工作状态,从而达到有效地节约能源、降低劳动强度、降低运行成本和延长设备使用寿命等目的。
系统综合了工业控制技术和现代软件技术,保证了系统的稳定性和可靠性,并可与全煤矿综合自动化系统进行联网,作为全煤矿综合自动化系统的一个子系统。

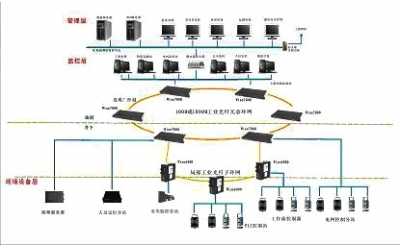

系统架构

矿用自动排水系统

系统功能

序号 功能 功能简述
1 显示功能 对系统检测到的实时数据通过模拟图,表格和动态图的形式在监控主机上实时显示
2 状态监测 实时对矿井水泵房中设备的实时状态进行检测
3 控制功能 该系统支持上位机控制、现场控制箱控制、就地按钮盒控制三种方式,适应现场各种工作需求;
4 故障自诊断功能 可准确判断故障类型、位置并能进行图像和语音提示及手动打印输出,故障自动切换时间小于20秒
5 实时报警/报警记录 当被测参数超限、保护动作及设备运行,状态改变后,在井下控制柜上可在地面上位机也可发出语音、文字告警提示,并进行声、光、语音报警。并实时保存以上信息
6 审计功能 系统能够自动将使用人的登陆信息、操作设备信息记录到数据库中,实现日后审计的功能
7 历史/实时数据打印 通过矿上历史采集的数据进行准确打印
8 数据查询功能 能够对监测情况进行实时监测和记忆,实现数据的存储和查询;

系统参数

系统设备容量:
输入端口:64路/PLC(台);
控制端口:32路/PLC(台);
模拟量输入:48路/PLC(台);
传输距离:
中心站至交换机:≥20KM;
交换机至PLC:≤10KM;
PLC到终端采集设备:≤2KM;
PLC到终端控制设备:≤2KM;
分站电源箱输入电压:
交流输入电压:127V、220V、380V、660V (-25%,+15%);
传感器信号制:
1、模拟量;2、开关量;
主要监测参数:
水位、压力、流量、温度、瓦斯、水泵开停主要参数
