风机在线监测系统说明书

风机在线监测系统|通风机监控系统


发布时间:2014-09-30 09:40:50人气:802

系统简介

通风机监控系统作为矿井综合信息系统的重要组成部分,可以实现在矿井含尘、潮湿、气流脉动的恶劣环境下通风机性能的在线监测功能,同时能够完成对现场设备的远程控制。主要用来监测主通风机风压、风量、效率、风机轴承轴温、风机振动、电流、电压、功率、风机开停、反风情况、排风口瓦斯浓度等主要参数。风机运行数据可以上传到监控服务器,减少了有关的检查和值班人员,帮助领导和调度员及时掌握风机运行情况。通过本系统可以实现矿井通风机风压、风量及其它安全参数的实时在线监测,为确保风机正常运行、保证煤矿安全生产、减员增效提供了新的技术手段。

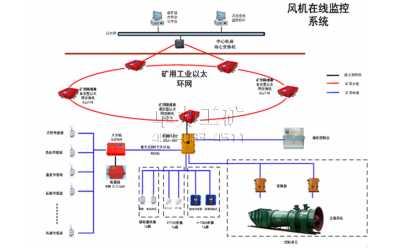

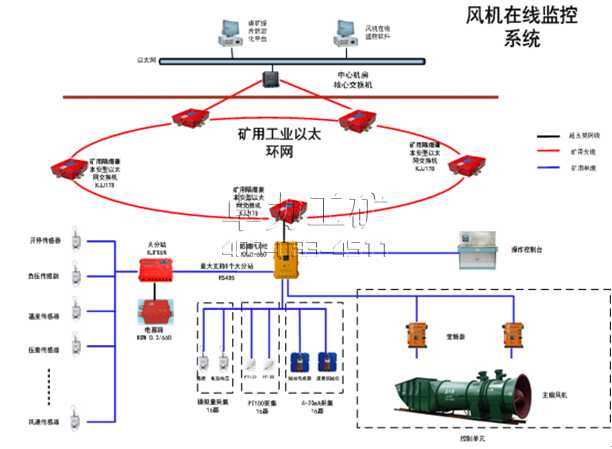

系统架构


系统功能

序号 功能 功能简述
1 显示功能 对系统检测到的实时数据通过模拟图,表格和动态图的形式在监控主机上实时显示
2 状态监测 实时对矿井主备用通风机的开停状态、正反风向进行检测
3 控制功能 该系统支持主备机分别检修、就地手动、远程手动和自动四中工作方式,适应现场各种工作需求;
4 设备控制保护功能 实现主备风机在异常运行时实现自动停止和报警功能
5 振动检测功能 对主备风机的运行状况和环境的振动情况进行实时监测;
6 报警功能 对风机运行情况的监测,同时对风机进行实时报警和历史报警
7 历史/实时数据打印 通过矿上历史采集的数据进行准确打印
8 数据查询功能 能够对监测情况进行实时监测和记忆,实现数据的存储和查询;

系统参数

系统设备容量:
输入端口:64路/PLC(台);
控制端口:32路/PLC(台);
模拟量输入:48路/PLC(台);
传输距离:
中心站至交换机:≥20KM;
交换机至PLC:≤10KM;
PLC到终端采集设备:≤2KM;
PLC到终端控制设备:≤2KM;
分站电源箱输入电压:
交流输入电压:127V、220V、380V、660V (-25%,+15%);
传感器信号制:
1、模拟量;2、开关量;
主要监测参数:
风机风压、风量、效率、风机轴承轴温、风机振动、电流、电压、功率、风机开停、反风情况、排风口瓦斯浓度等主要参数


卓力工矿是国内知名风机在线监测系统生产厂家,有丰富的经验为客户提供高品质的风机在线监测系统及完善的售后服务,如果您想了解最新风机在线监测系统价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:风机在线监测系统发货时间? 风机在线监测系统售后保障? 风机在线监测系统订货需要提供什么信息?


产品标签:风机在线监测系统| 通风机监控系统
